智能变电站一体化监控系统：未来电力系统的守护者

随着电力系统的不断发展和智能化需求的提升，变电站作为电力系统的核心节点，其监控系统的智能化水平直接关系到电网的安全、稳定和高效运行。本文将深入探讨35~750kV变电站辅助设备智能监控系统的设计方案，解析其如何通过一体化、数字化的手段，实现变电站的全方位智能监控。

石家庄和嘉科技有限公司

一、智能监控系统的核心架构

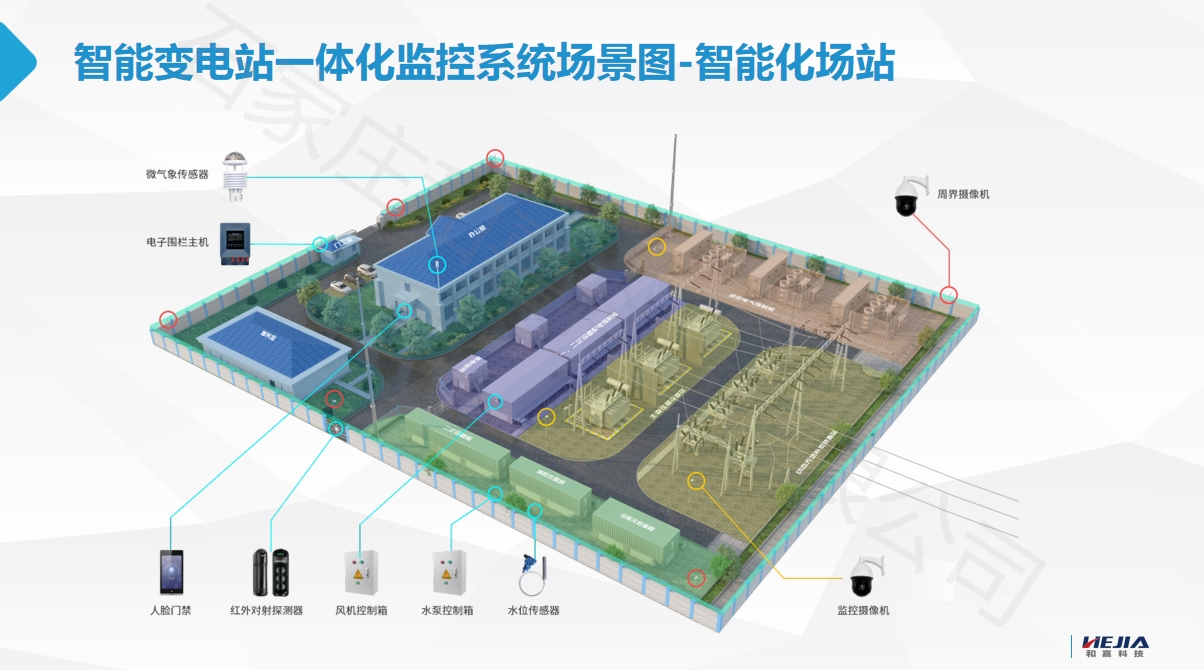

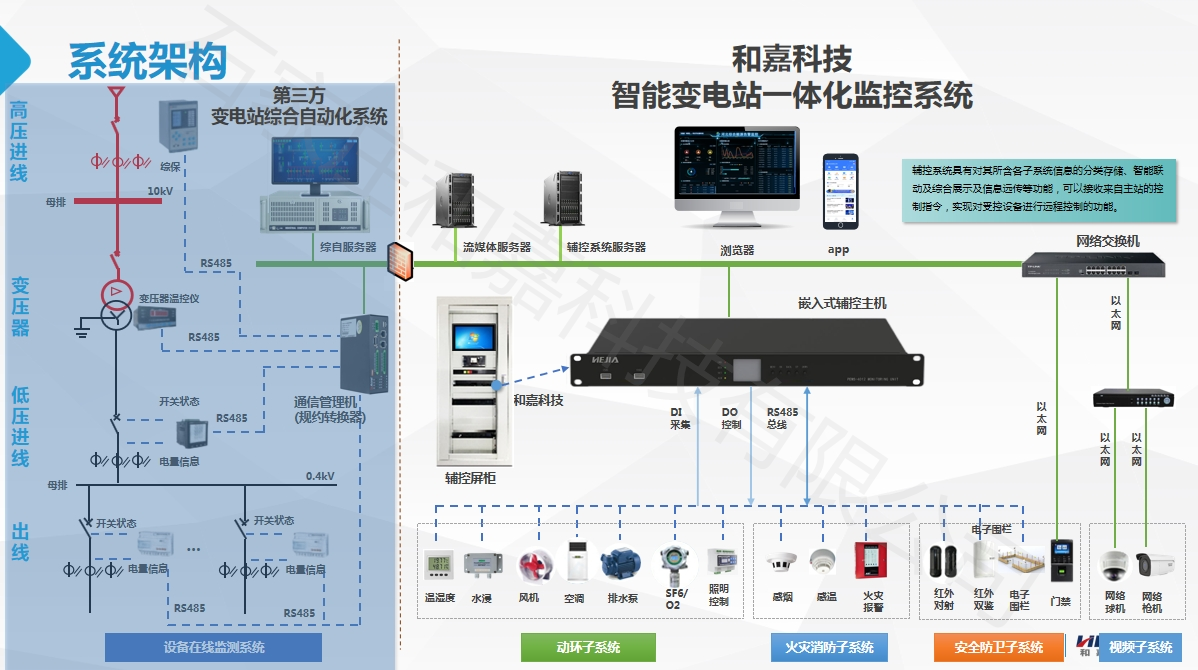

智能变电站一体化监控系统采用了分层、分布式网络架构，系统主要由综合应用服务器、智能巡视主机、各子系统监测终端及传感器、通信设备等组成。

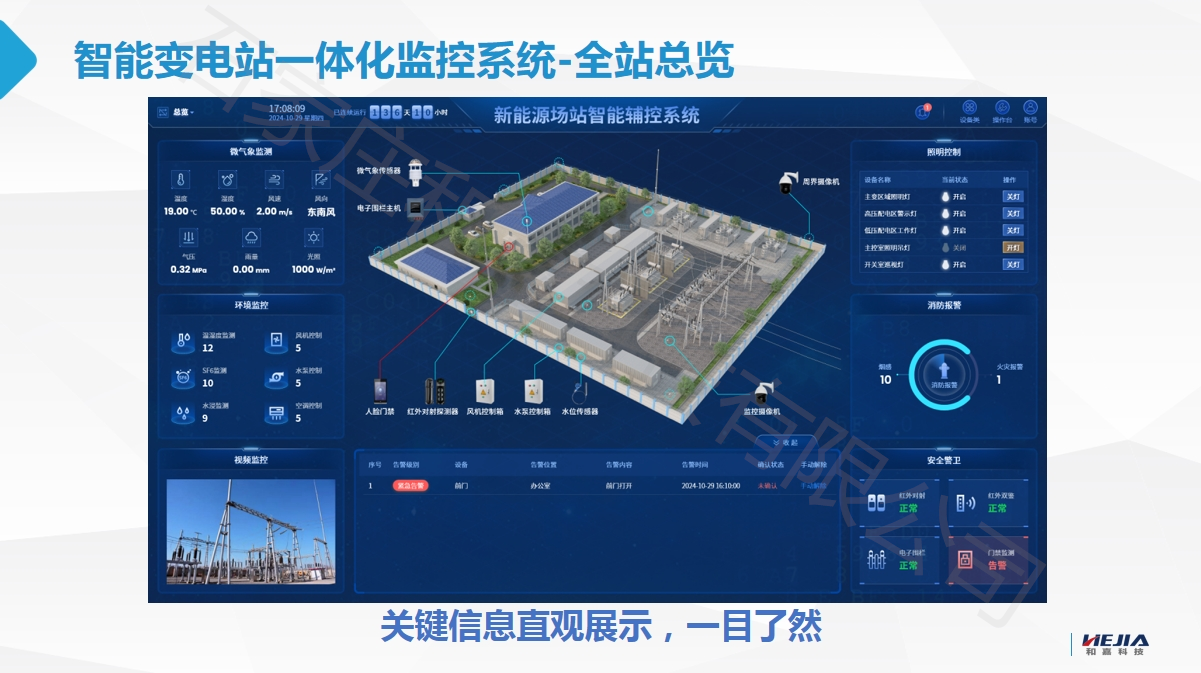

站控层设备：包括综合应用主机、智能巡视主机、II区、IV区网关机等，负责数据采集、处理、状态监视、设备控制及智能应用。

前端设备：包括各类传感器、摄像头、机器人等，负责实时数据采集和环境监控。

石家庄和嘉科技有限公司

二、系统功能：全方位智能监控

一次设备在线监测子系统
该系统能够实时监测主变压器油中溶解气体、铁芯/夹件接地电流、开关柜触头温度等关键参数，确保一次设备的健康运行。通过数字化传输，数据可以实时上传至监控系统，便于运维人员及时掌握设备状态。

火灾消防子系统
火灾自动报警系统具备声光报警和消防联动控制功能。一旦发生火灾，系统会自动停止送、排风系统和空调系统的运行，并通过消防信息传输控制单元将报警信息上传至监控系统，确保火灾得到及时处理。

安全防卫子系统
该系统通过红外双鉴探测器、门禁控制器、电子围栏等设备，实现对变电站周界入侵的实时监控和报警。系统支持多种开门方式，如刷卡、密码、远程控制等，确保变电站的安全。

动环子系统
动环子系统负责监测变电站内的微气象、温湿度、水位、SF6/O₂含量等环境参数，并控制空调、除湿机、风机等设备的运行。系统能够对环境异常进行及时告警，确保变电站内部环境的稳定。

智能锁控子系统
该系统通过电子钥匙和锁具的智能化管理，实现对变电站内各类锁具的远程控制和权限管理。即使在网络故障的情况下，系统仍可通过锁控监控终端直接对钥匙进行授权操作，确保锁具的安全管理。

智能巡视子系统
智能巡视子系统由智能巡视主机、机器人、视频设备等组成，能够实现自动巡视、智能分析、实时监控等功能。通过高清摄像机和红外热成像设备，系统能够对变电站内的设备进行全方位、全天候的监控，确保设备的正常运行。

石家庄和嘉科技有限公司

三、智能联动：提升应急响应能力

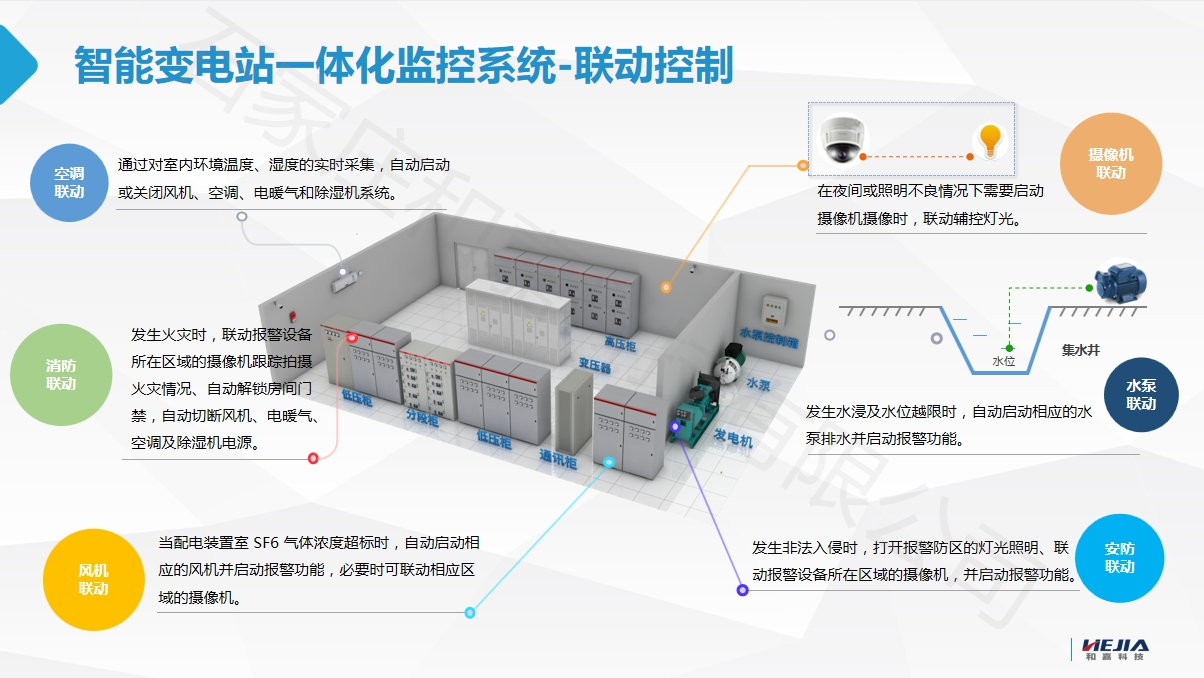

智能监控系统具备强大的联动功能，能够在不同子系统之间实现智能联动。例如：

发生火灾时，系统会自动联动报警设备所在区域的摄像机进行跟踪拍摄，并自动解锁房间门禁，切断风机、电暖气、空调及除湿机电源。

发生非法入侵时，系统会打开报警防区的灯光照明，联动摄像机进行拍摄，并启动报警功能。

当配电装置室SF6气体浓度超标时，系统会自动启动风机并报警，必要时联动摄像机进行监控。

石家庄和嘉科技有限公司

四、设备配置：按需定制，灵活扩展

智能监控系统的设备配置根据变电站的电压等级和实际需求进行灵活配置。

石家庄和嘉科技有限公司

五、未来展望：智能化与自主可控

随着电力系统的不断发展，变电站的智能化监控将成为未来的主流趋势。通过自主可控、安全可靠、先进适用的软硬件设备，智能监控系统不仅能够提升变电站的运行效率，还能大幅降低运维成本，确保电网的安全稳定运行。

结语

35~750kV变电站辅助设备智能监控系统的设计方案，展示了电力系统智能化监控的未来方向。通过一体化、数字化的手段，变电站的监控系统不仅能够实现全方位的设备监控，还能在紧急情况下快速响应，确保电网的安全运行。随着技术的不断进步，智能变电站将成为未来电力系统的核心支柱，推动电力行业的智能化转型。
