智能通信防护箱解决方案

详细方案

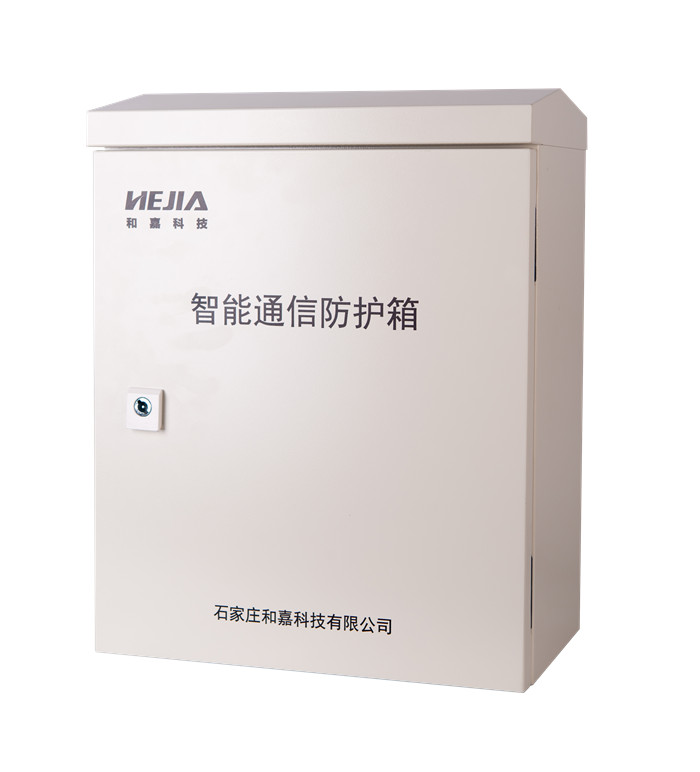

产品概述

ICB系列智能通信防护箱是一款应用于智慧交通、平安城市、雪亮工程、智慧社区、水利、能源、环保等领域的户外智能机箱，相比普通配电箱，ICB系列智能通信防护箱增加了智能配电、在线监控、故障定位、故障修复、远程控制、能耗管理等功能，可以为外接设备如摄像机、补光灯、情报板等设备的安全、可靠运行提供保障，配合使用我公司开发的智能运维管理平台可以显著提高运维效率，降低运维工作量，在提高这些机电设备的在线率、完好率的同时可以为用户创造可观的经济效益、社会效益。

产品链接：智能通信防护箱ICB-1000、智能通信防护箱ICB-2000

产品功能

产品特点

l高度集成：

集机箱、配电管理、前端信息采集与远程控制、防雷、光纤通讯、自动重合闸等功能于一体，结构紧凑，布局合理美观。

l智能配电：

提供AC220V、DC12V、DC5V多路供电，实时采集外接设备的供电数据（含电压、电流和电能），可远程控制摄像机、补光灯等外接设备的上下电操作。

l部署灵活：

所有功能单元均出厂预置，实施现场只需将光纤、网络、数据、电源线引入箱体与箱内预置的接口对接即可，无需拆解箱内面板、模块即可完成部署。

l可独立运行：

纯硬件设备，可本地显示温湿度、电流、电压等数据，无需平台软件即可完成所有参数设置，具备保存所有采集的数据能力，断网、断电数据不会丢失。

l工业级一体化设计：

露天环境使用设计，具有良好的防水、防尘、散热、防盗、防寒、防暴晒功能。

应用范围

l智慧交通监控

l平安城市监控

l雪亮工程监控

l智慧社区监控

l水利、能源、环保等监控

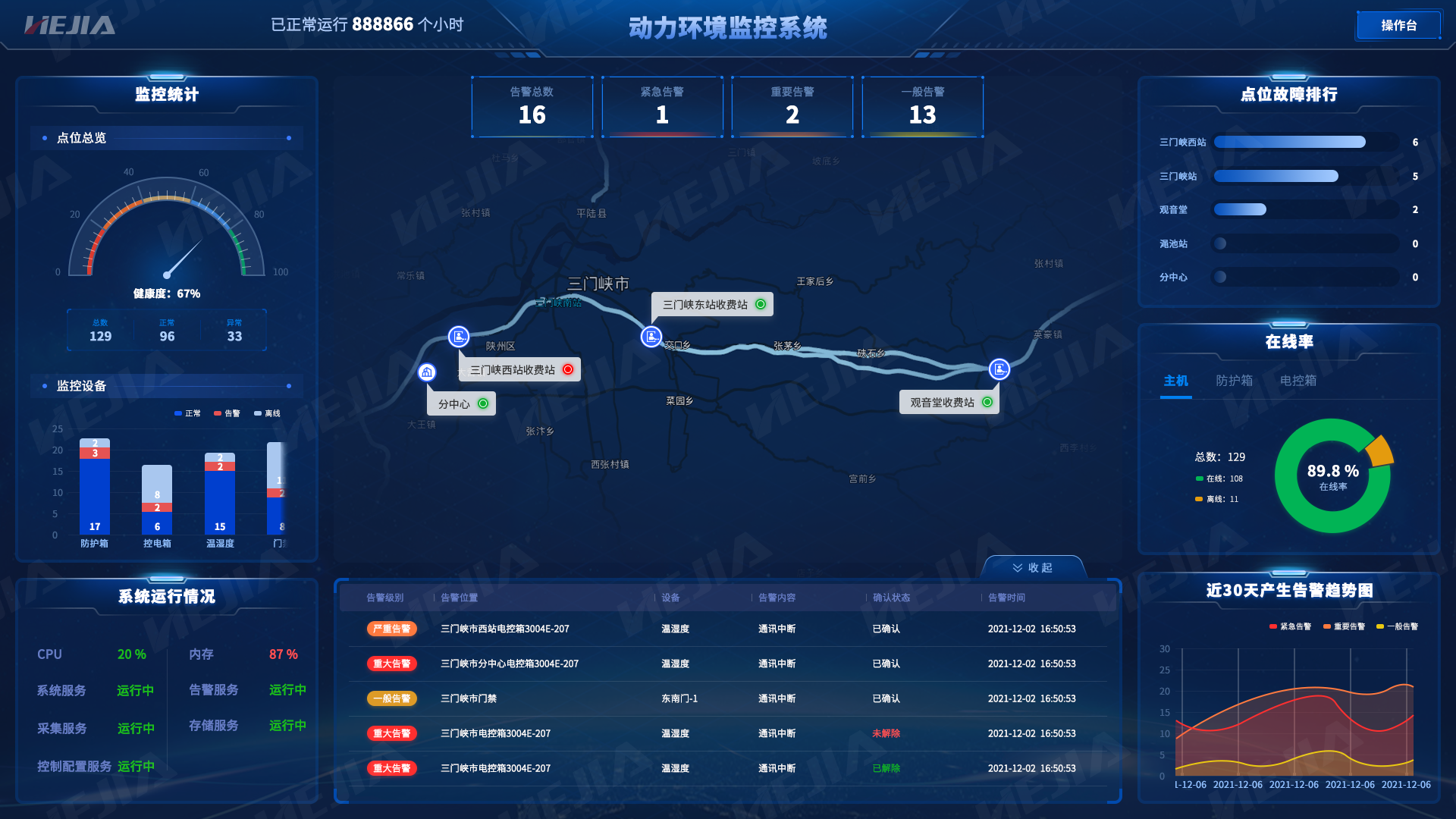

智能运维管理平台

智能运维管理平台是专为智慧城市、智慧交通的外场设备运维管理设计开发，对前端设备的运行情况、供电情况、网络传输、防雷保障等几个方面进行精准、全面地实时监控，准确定位故障，实现对设备的精细化运维保障。系统采用B/S架构，分布式设计，支持手机APP，支持通过以太网、GPRS/4G等多种网络连接。平台由监控中心平台软件、传输网络、智能通信防护箱三部分组成，是一个集采集、诊断、定位、控制、管理、分析、报警等功能于一体的智能运维管理平台。

产品选型

产品型号		ICB-1000标准版	ICB-2000专业版
箱体	尺寸（宽深高）	380mm220mm480mm
	材质	1mm镀锌板喷塑	1.2mm镀锌板喷塑
	防雨帽	-	箱体具有防雨帽，防止雨雪进入箱体
	门锁	MS817方形转舌锁，防锈防水	RS485，可远程控制开关，可现场蓝牙开锁或刷卡开锁
	门限位	-	门有限位装置，保护操作人员和箱体
	防水	--	箱体采用双坡型独立雨帽，能将箱体内冷凝水从顶部排出，确保设备安全
	照明灯	-	开门照明灯亮，便于夜间操作
	接地	智能运维箱箱体、箱门、防雨帽所有设备都实现连接导通，形成完整的电磁屏蔽外壳
	安装方式	挂杆或落地
	颜色	客户自选（默认白色）
	防护等级	IP65
电源	电源功率	AC220V；2000W
	总空开	1个 16A 2P
	维护插座	1个 10A 2P
防雷器	网络防雷	1个 8口
	单相交流电源防雷	1个 2P（带遥信功能）
智能运维终端	输入	AC220V
	外部设备控制	6路AC220V控制输出；其中：2路五孔插座、4路端子
		2路DC12V控制输出；1路DC5V控制输出（直流负载不大于20W）
	交流电源监测	①电压测量 ②电流测量 ③功率测量 ④电量计量 ⑤功率因数 ⑥频率测量

	动环监测	①温湿度检测 1路 ②箱门状态 1路 ③直流电压检测 1路 ④防雷器状态检测 1路 ⑤漏水状态监测




	动环控制	①风扇控制 1路 ②照明灯控制 1路 ③直流状态指示灯 1路 ④运行状态指示灯 1路 ⑤声光报警控制 ⑥加热器控制





工作环境	工作温度	-25～50℃
	储存温度	-40～70℃
	工作湿度	15%～95%（无凝露）
选配
/W	无线单元	GPRS/4G无线、备用电源
/L	漏水	漏水检测器
/H	加热棒	箱内温度在-20℃以下时，通过加热使箱内工作温度正常
/C	摄像机	开门抓怕
/A	自动重合闸	漏电、掉电自动上电
/F	电源防雷器	后备保护器+B+C防雷器
/K	外接设备空开	对外接设备供电
