室外综合电控柜运维管理系统是专为满足高速公路全程监控要求，自主研发的一款集远程监测、智能集中供电、防雷、动环监控、远程复位、报警处理等功能为一体的室外综合电控柜运维管理系统。可以实现对外场监控摄像机、情报板和气象站等设备运行状态的监测，及对设备柜内的供电系统、工业以太网交换机、防雷器和柜内温湿度等设备运行状态的监测，当监测到全程监控系统中任何一个设备发生故障时，柜内嵌入式监控主机通过以太网、2G/3G/4G、NB-IOT等多种网络将采集的设备运行信息和报警信息上传到监控中心或云运维平台，实现集中监控，集中报警，并告知管理员；当监测到摄像机出现死机、丢失图像等故障时可以通过远程控制进行复位排除故障；并在监控的同时实时记录和处理各种设备运行及报警数据，对设备的供电系统、网络系统进行综合管理，以保障设备稳定运行、提高管理人员工作效率，实现机电设备的少人或无人值守。同时，室外综合电控柜还提供了丰富的接口资源，如开关量输入接口、继电器输出接口、RS232、RS485接口、以太网接口、电源输出接口，方便其它设备的接入与供电。其系统设计运行稳定、操作方便获得用户一致好评。

系统实现7×24×365的全面集中监控、故障精确定位、高效管理的管理模式，保障机电设备安全高效运行，以实现设备可用率，并不断提高运营管理水平。

1、产品功能

该产品满足了原有电控柜各种功能需求，结合高速公路监控特点，以及对未来信息管理的需求，增加应用物联网通讯技术，完善的网管功能和实时状态显示，保证整个系统的可靠性、连续性和智能化的运行，是一款国内监控领域的优选产品。

（1）供配电部分：

集中供电：给外场机电设备提供电源，集成电力监测软件监测设备的供配电状况，监测电流电压功率能耗等。

远程控制器：具有远程控制功能，通过远程控制，可实现对关键设备（摄像机等）的下电、上电操作，进行远程复位。

（2）监控单元部分：

温湿度监测：实时监测柜内温湿度；

风扇运行状态监测：实时监测柜内的风扇运行状态；

柜门开关监测：实时监测柜门的开关状态；

防雷器监测：实时监测防雷器是否失效；

散热风扇控制：温度过高时系统自动打开散热风扇，降到合适温度后风扇自动停止；

柜内照明控制：开启柜门时自动开启柜内照明灯带；

柜内声光报警器控制：柜内安装有声光报警器，当有人开启柜门时系统会触发声光报警器，如果正常开启可以通过隐蔽消音操作关闭声光报警器。

（3）报警单元部分：

实时监测柜内运行情况，当出现柜内温度过高、供电异常、非法开门、漏水、风扇故障等异常情况时，系统通过报警单元将报警信息上传给监控平台，通知管理员及时处理。

  （4）防雷单元部分：

 电控柜防雷设计：全柜一体化接地系统，并监测内置防雷器状态，确保柜内设备免于雷击破坏。

（5）功能指示部分：

 数据采集控制单元带有电源（PWR）、运行（RUN）和告警（ALM）的LED指示；

 数据采集控制单元带有1.3寸OLED屏，能够实时查看输入电源状态、直流电源状态、柜内环境、防雷设备状态、LAN交换机状态、柜体监测状态、主机IP地址等信息。

（6）柜体部分：

 工业级柜体设计，采用优质冷轧板喷塑，厚度1.5mm（主选），防护等级可达到IP55，适应恶劣外场环境需求

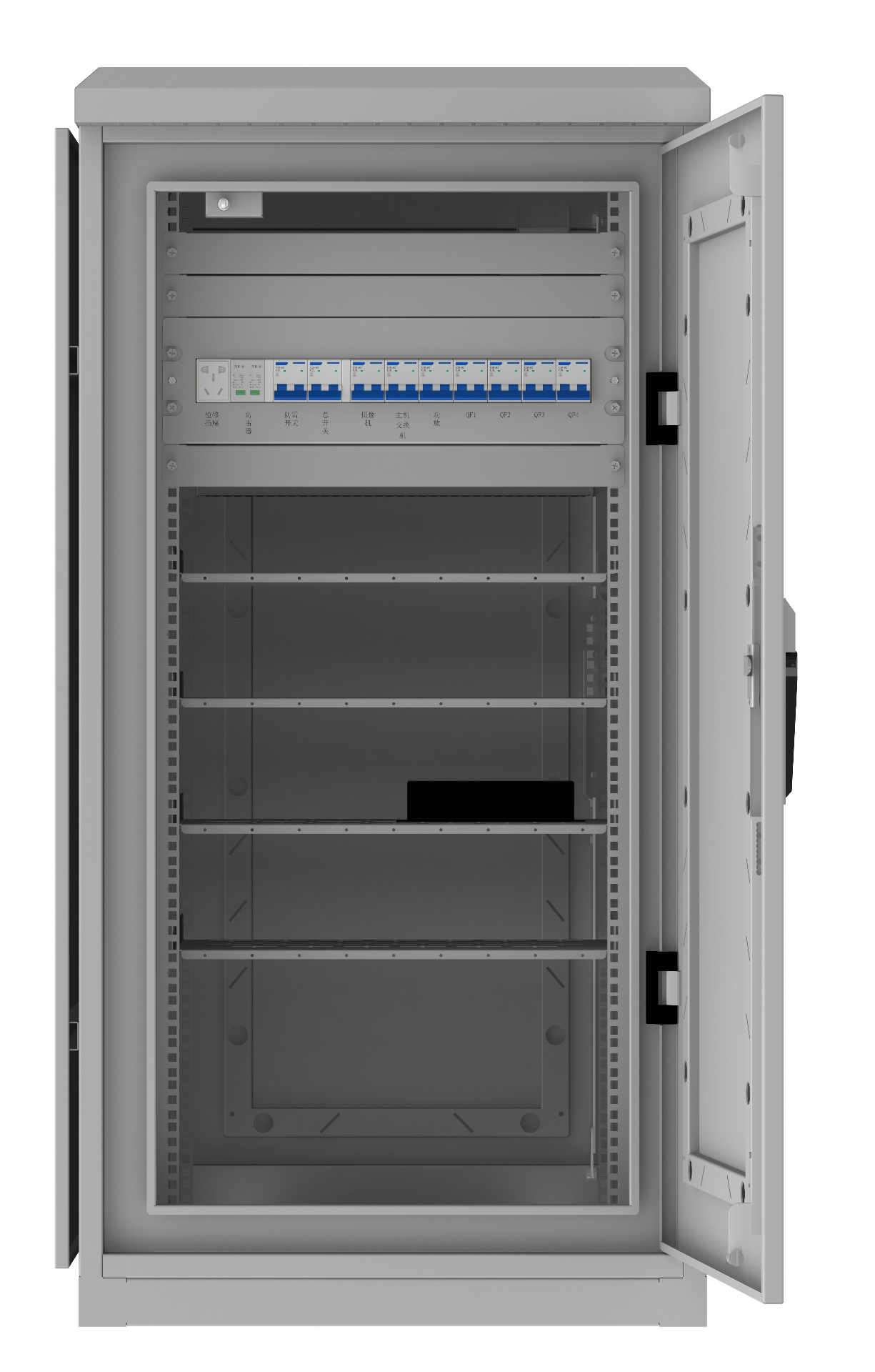

2、室外综合电控柜结构图

1 系统架构及软件平台

室外综合电控柜运维管理系统是基于TCP/IP网络、RS232/RS485总线等技术的实时监控与组态开发系统。系统采用B/S模式的模块化结构，软硬件的安装与维护集中于监控服务器端，易于实施和维护。客户端只负责用户界面显示，数据处理放在嵌入式监控主机，当监控需求增加时，只需对嵌入式监控主机进行升级或扩展成多个嵌入式监控主机即可，加强了系统的伸缩性。系统采用分布式计算技术，支持多个前端室外综合电控柜联网集中监控，系统主要由四部分组成：机房监控中心、传输网络、室外综合电控柜和现场监控设备。

提供多种报警功能，用户可根据需要选择配置电脑显示报警、语音报警、电话报警、短信报警、Email报警、手机APP报警等功能。

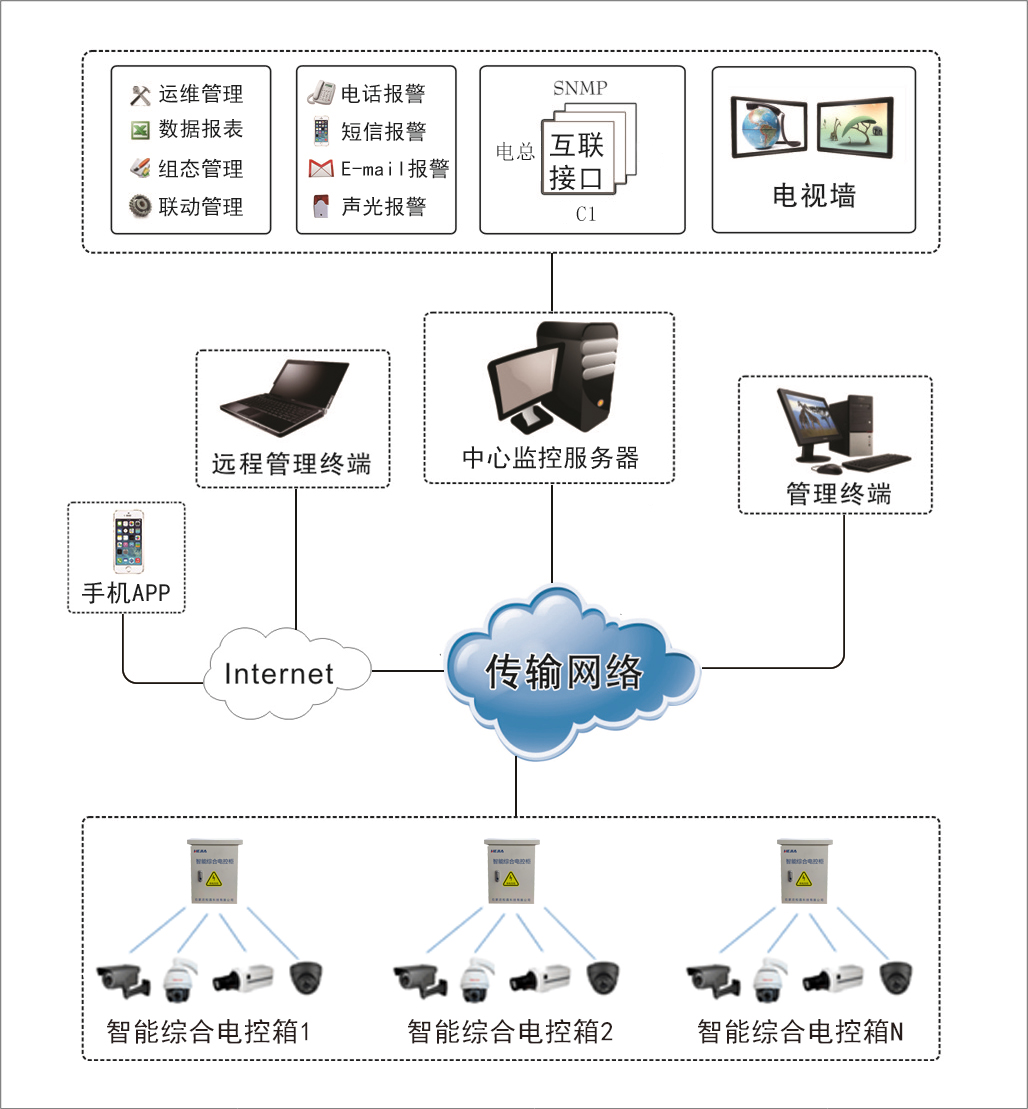

1、系统架构如下图所示：
