解决方案 医疗行业解决方案

医疗行业机房动环监控系统解决方案

系统概述

我院信息化建设从XXX年开始,目前已经具备数字化医院的雏形,在医院信息管理系统、临床信息系统、医学影像存储与管理系统、检验信息管理系统……投入运行后,几大系统纵横交错,构成了庞大的计算机网络系统。我院网络系统覆盖全院的每个部门,涵盖病人来院就诊的各个环节,300多台计算机同时运行,支持各方面的管理,成为医院开展医疗服务的业务平台,医院信息系统的安全性直接关系到医院医疗工作的正常运行,一旦网络瘫痪或数据丢失,将会给医院和病人带来巨大的灾难和难以弥补的损失。因此,医院机房系统的稳定运行非常重要。

PEMSPower Environment Monitoring System 机房动环监控系统是我公司自主开发的机房监控系统。PEMS是对机房的动力、环境、安防子系统进行实时监测和远程控制,以实现实时监控、预防故障、迅速排障等功能;并在监控的同时实时记录和处理各种设备运行及报警数据,对机房的动力、环境进行综合管理,以保障机房设备稳定运行、提高管理人员工作效率,实现机房的少人或无人值守。

***医院数据机房,机房面积**平方米左右,需监控机房内市电、UPS、配电开关、精密空调、列头柜、漏水、温湿度、消防、门禁。报警方式为短信报警、电话报警、语音报警、声光报警、邮件报警APP报警

1.1 建设目标

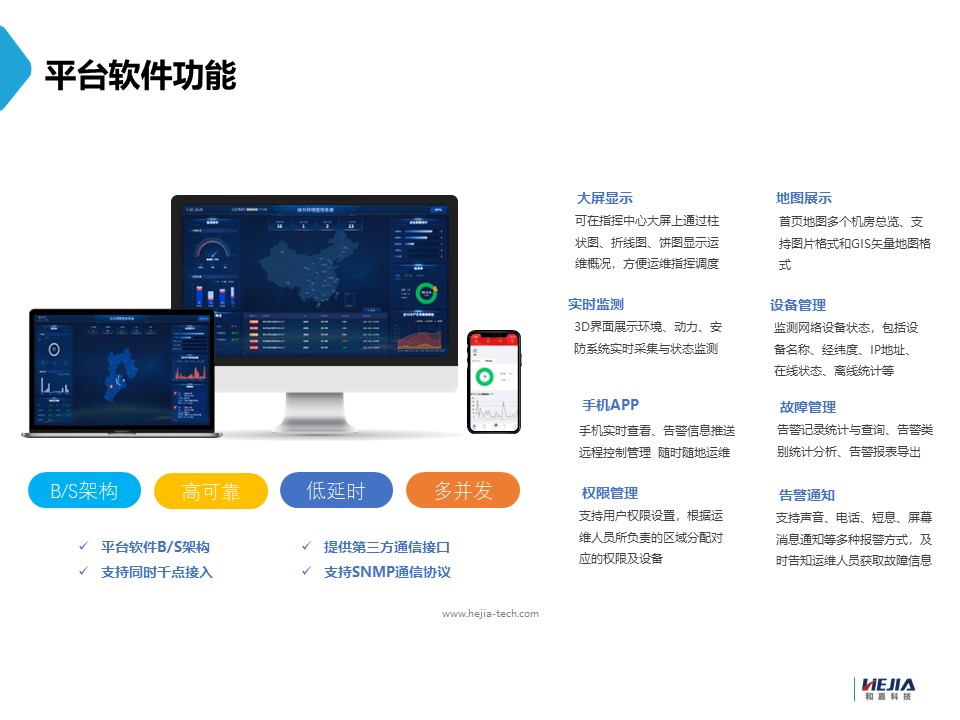

系统实时监控机房各系统的运行状况,显示并保存各监测参数的数值,设定参数的上限值与下限值,当监测的参数超过设定的允许值时,系统诊断为有故障(报警)事件发生,监控系统立刻弹出相应的报警页面窗口,支持多媒体声音报警、自动拨打电话报警、手机短信报警、Email报警等,通知值班人员或相应的主管人员。系统支持可查询任一监测对象的历史记录(列表、曲线)。管理中心对各机房设备统一管理、统一监测,统一报警,各分机房也可以查看、管理各自机房设备的运行状态。

为机房建立包括机房动力、环境的监控系统,主要监控对象包括:电量监测、UPS监测、精密空调监测、温湿度监测、漏水监测、门禁监测、消防监测、视频监控等,实现7×24×365的全面集中监控和管理,保障机房环境及动力设备安全高效运行,以实现最高的机房可用率,并不断提高运营管理水平。机房动环监控系统

机房监控管理平台要能实现四个目标:

Ø 为机房内各系统及设备运行提供高度稳定可靠的监控信息资源;

Ø 节省机房运行管理费用,达到短期投资长期受益的目的;

Ø 确保提高机房管理工作效率并提供安全舒适的工作环境;

Ø 系统软/硬件均采用模块化结构设计,适应发展需要,做到具有可扩展性、可变性,适应环境的变化和工作性质的多样化。

1.2 需求分析

***医院数据机房,机房面积**平方米左右,机房动环监控系统需监控机房内市电、UPS、配电开关、精密空调、列头柜、漏水、温湿度、消防、门禁。报警方式为短信报警、电话报警、语音报警、声光报警、邮件报警APP报警

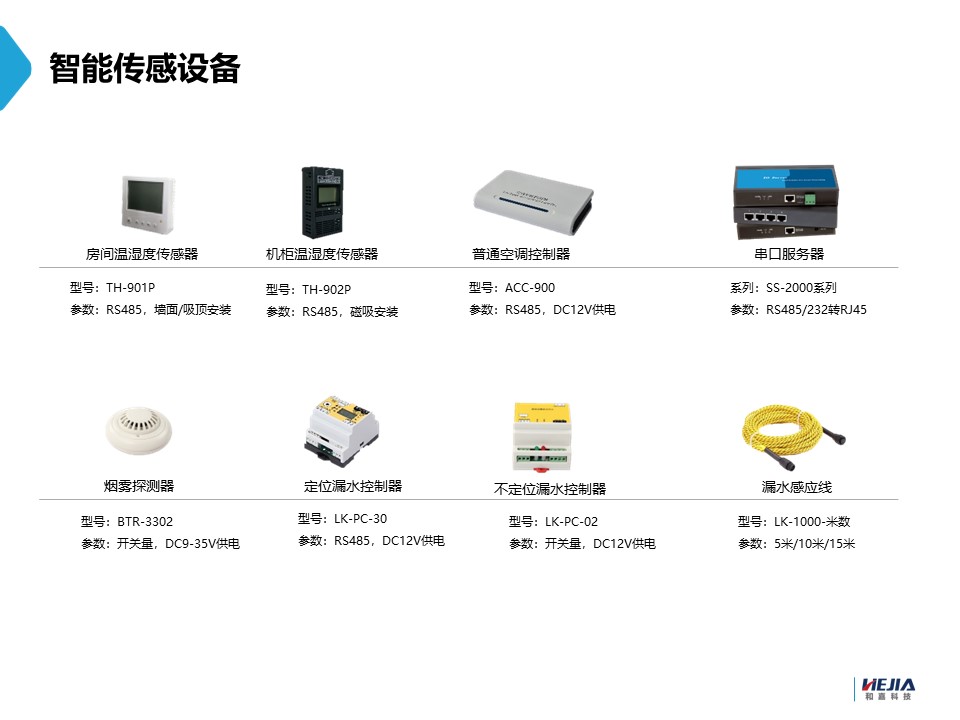

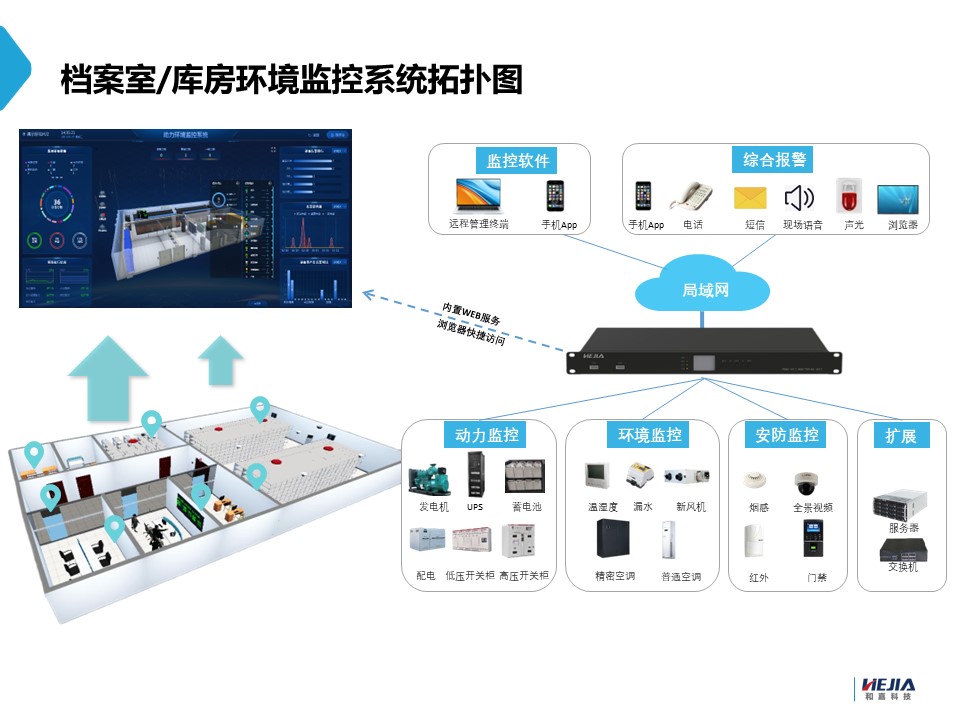

从功能结构上,本次机房动环监控系统主要涉及环境监控设备、各种动力设备、机电设备和安防系统,各子系统主要监控对象包括:

动力监控部分:

Ø 市电输入监测:监测市电的实时供电参数,如三相电压、电流等。

Ø UPS监测:监测UPS的工作状态和运行参数。

Ø UPS电池监测:监测每节电池的电压、电流、温度、内阻等参数。

Ø 配电开关监测:对机房内的供配电系统的重要配电开关进行实时监测。

环境监控部分:

Ø 精密空调监测:监测精密空调的运行参数及状态,并可实现远程开关机启停控制和参数设置。

Ø 普通空调监测:监测普通空调的运行参数及状态,并可实现远程开关机启停控制和参数设置。

Ø 温湿度监测:监测机房内重要区域的温度、湿度数值及变化情况。

Ø 漏水监测:监测机房内有无漏水发生情况。

Ø 新风机监测:监测机房内新风机的运行参数及状态,并可实现远程开关机启停控制和参数设置。

安保监控部分:

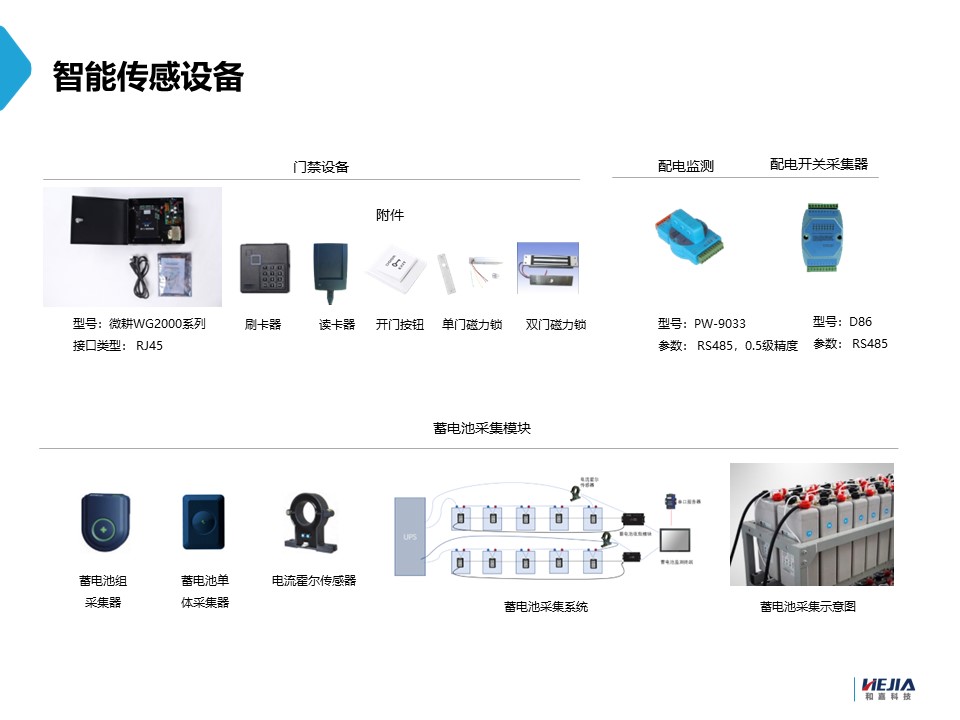

Ø 门禁监测及管理:采用进门刷卡+出门按钮的验证方式,实现对人员出入情况的管理。

Ø 红外探测入侵监测:对非法出入机房门窗进行管理。

Ø 视频图像监测:监视机房区域的实时图像,并进行视频录像。

Ø 消防监测:监测消防控制箱提供的干接点火警信号或单独安装烟雾探测器对机房火警进行监测。

Ø 防雷监测:机房内防雷器的工作状态。

平台告警方式:实现短信报警、电话报警、语音报警、声光报警、邮件报警APP报警等报警方式。

系统设计原则

1) 先进性:系统软件与硬件均采用成熟的最新技术手段自主研发,并保持一定前瞻性,能适应整个行业未来的科技发展需要;

2) 可靠性:系统具有较高可靠性和容错性,可长时间稳定运行:

3) 易用性:设计人性化人机界面,定制灵活管理模式,适用各种日常管理场合;

4) 系统性: 采用整体系统化设计,提供高度集成的一体化运营管理平台;

5) 开放性:系统提供基于RS485MODBUS协议、SNMP协议、RS232串口等智能设备监控开发接口;同时系统还提供第三方接口,便于第三方软件兼容,支持多种方式的系统扩展;

6) 适用性:设备提供标准的通讯接口,采用统一的标准系统接线,以及分布式网络连接,现场施工操作简单。

7) 智能化: 系统采用高科技智能化技术,尽量减少人工操作压力

8) 高性价比:在保障系统性能前提下,充分考虑设备的成本最优化:

9) 信息化:实现监控数据管理过程以及系统日常运维工作的高度信息化;

10) 绿色节能:采用名种有效施尽量降低能耗实现机房节能减排,节省运营开支。

系统设计依据

机房动环监控系统设计符合我国有关法律法规,符合地方消防管理条例和标准(备注:当各规范中的条文有所区别时,按照高标准要求设计)

Ø 《数据中心设计范》(GB501742017

Ø 《计算机站场地技术条件》(GB 2887-2011)

Ø 《计算机站场地安全要求》(GB 9361)

Ø 《电子计算机机房设计规范》(GB 501742008)

Ø 《综合布线系统工程设计规范》(6B503112007

Ø 《综合布线系统工程验收规范》(GB503122007

Ø 《智能建筑设计标准》(GB/T503142006

Ø 《安全防范工程技术规范》(GB/503482004

Ø 《低压配电设计规范》(GB 500542011)

Ø 《中华人民共和国公共安全行业标准》(GA 247-2000)

Ø 《安全防范系统验收规则》(GA 3082001)

Ø 《安全防范系统通用图形符号》(GA/T74-2000)

Ø 《安全防范工程程序与要求》(GA/T75-94)

Ø 《信息技术设备包括电气设备的安全》(GB4943-2011)

Ø 其它有关的国家标准及行业规范
