模块化数据中心解决方案

1、产品概述

模块化数据中心系列产品主要由机柜、密闭通道、供配电系统、制冷系统、智能监控系统、综合布线和消防系统组成。在供电和制冷核心设备配置上，按照32台机柜（包括服务器机柜、网络机柜、综合布线柜）配置。全部组件可在工厂预制，并可灵活拆卸，快速组装；是一种标准化的、快速部署的数据中心产品。

2、产品构成

模块化数据中心包含配电、空调、监控、机柜及其结构系统(包括机柜、支撑结构件、顶棚、桥架以及冷通道等)以及若干个功能单元，均为工厂预制;IT机柜分单列/两列放置，服务器交付上架后实现冷通道的封闭，所有设备可灵活的在现场实现拼装，快速部署投入使用。

配电系统：模块化数据中心所需外部电力由两路低压配电系统同时供电。内部供电形式为交流+高压直流双电源形式，其中交流侧为市电直供，高压直流侧通过UPS柜供电，正常工作时各带载50%的IT负载，在任一路市电异常掉电或出现闪断的情况下均能确保各个系统不间断供电。

空调系统：列间空调采用水平送风方式，克服了传统精密空调下送风导致的冷量不足、不节能、热点频现等缺点，具有自动变容量运行、回风温度高、风程短、全显热运行、换热效率高、有效遏制热点等优点。

监控系统：机房动力环境监控系统能对机房的动力环境实现集中监控，包括对机房动力设备(配电系统、UPS柜、直流配电柜、空调、智能 PDU等)、机房环境系统(漏水、温湿度、空调等)、安防系统(门禁系统、视频监控、红外、消防等)，具有完善的监测和控制功能，通过动环屏直观界面及时定位故障设备,实现机房设备的集中监控。

机柜及其结构系统：为降低数据中心能耗，提高空调冷却效率，模块化数据中心采用封闭冷/热通道设计。

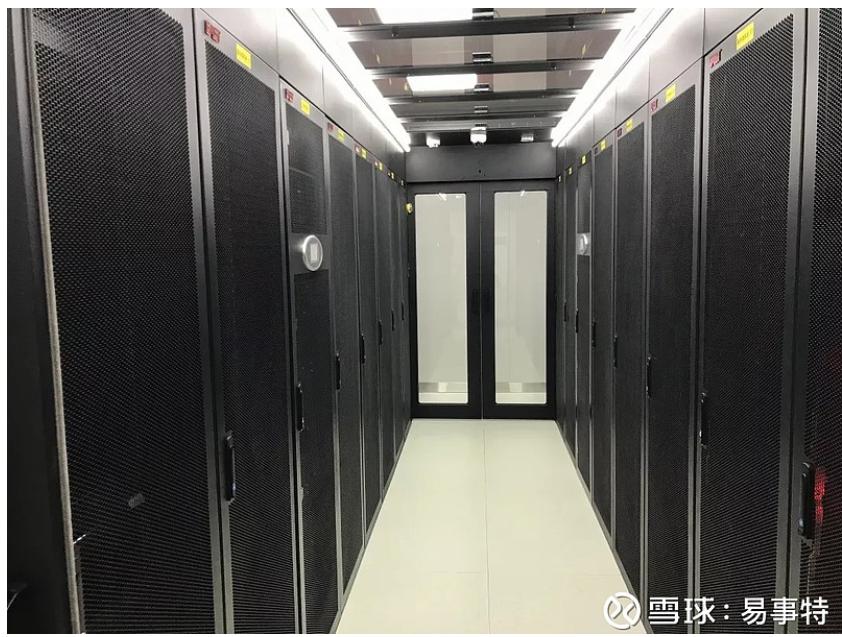

1. 封闭冷通道产品由端门、天窗、通道密封件、监控附件等组成。

2. 门板组件采用双侧推拉门。主体框架材料为优质冷轧钢板。

3. 设计固定式和翻转式两种规格天窗，支持消防气体进入通道的功能。

4. 翻转式天窗能与消防告警信号、温湿度告警信号等进行联动。

5. 其它部件包括机柜底部挡板、LED照明灯条、摄像头等。这些附件直接安装在封闭冷通道产品内，起到密封、照明、监控的作用。

6. 通道内设计LED辅助照明系统，满足机房照度不低于500LUX。

7. 设计封闭通道产品监控组件，对通道内的温湿度、烟感等环境进行监控。除可对冷通道环境进行监测外，还可与天窗控制箱进行联动。

3、产品特点

标准模块

模块化数据中心采用模块化、标准化和高可靠性设计，使得整个系统稳定度高，可依据客户需求与实际情况，在供电和制冷核心设备配置上，提供N+1、N+X、2N等设计方案，安全可靠，满足Tier3到Tier4各种等级的标准。

快速部署

微模块数据中心提高了规划设计效率，依据IT业务需求，合理配置系统架构，选用的供配电设备、制冷方案、监控系统等；批量生产，提高供货速度，标准化的组件，减少现场装配工作量，加快安装速度；在工厂进行组装并预先测试，保障了系统的调试速度和可靠性；采用模块化设计，结合基础设施+IT设备的一体化交付，可以将数据中心部署周期缩短至数周。

分期建设

模块化数据中心集成了末端制冷、末端配电、末端布线等模块化组件，在降低初期投资的基础上，实现了数据中心的按需部署，避免固定资产的闲置浪费，同时保证了数据中心的任意IT空间的基础设施配置达到好的状态。

绿色节能

模块化数据中心采用冷通道封闭隔离，冷热气流互不干扰，避免因气流串扰而导致的热岛效应，避免了风量和冷量损耗。同时使用列间空调，采用制冷设备的近热源设计，提高制冷效率，解决了局部热点的问题，降低数据中心运行成本。

智能管理

模块化数据中心利用对环境、动力设备等实时监测，以及IT设备与基础设施的协同工作，实现精细化运维。智能管理系统能够提供可视化体验，帮助客户实现数据中心多层级、精细化能耗管理，通过多种报表精确定位能源损耗点，实现节能降耗。

5、典型案例

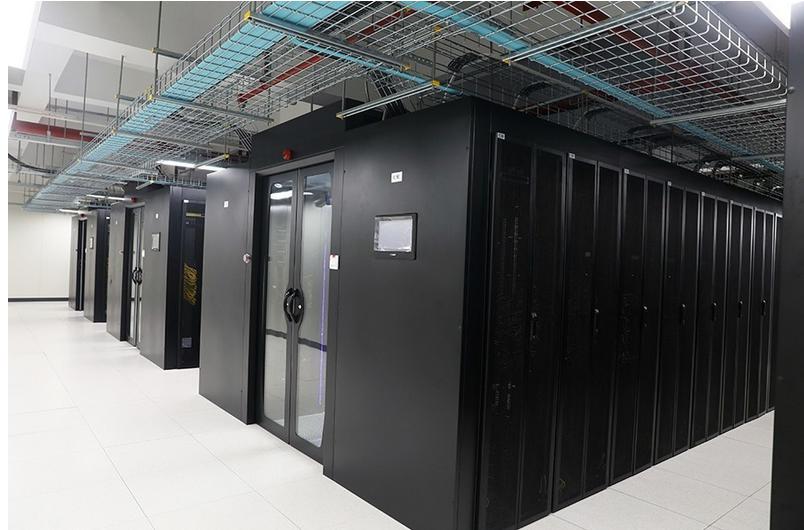

（1）中海数据天津数据中心

中海数据天津数据中心为互联网内容提供商、企业、媒体和各类网站提供大规模、高质量、安全可靠的专业化域名注册查询主机托管(机位、机架、机房出租)、资源出租(如虚拟主机业务、数据存储服务)、系统维护(系统配置、数据备份、故障排除服务)、管理服务(如带宽管理、流量分析、负载均衡、入侵检测、系统漏洞诊断)，以及其他支撑、运行服务等。

项目简介：项目共建设了8个MDC800双排模块化数据中心，集成了机柜、供配电、制冷、布线 和管理等子系统。通过机房动力环境监控系统能对机房场地的动力环境实现集中监测。

（2）克莱门特中国

2004年由意大利克莱门特股份有限公司与香港捷联有限公司合资建立了克莱门特捷联制冷设备（上海）有限公司， 2005年克莱门特捷联上海工厂建成投产。工厂占地50亩，建筑面积2万平米。生产的主要产品有：水源热泵（热回收）机组、风冷冷水（热泵）机组、风冷热泵（热回收）机组，水冷冷水机组等。

项目简介：项目共建设了4个MDC800双排模块化数据中心，集成了机柜、供配电、制冷、布线 和管理等子系统。通过机房动力环境监控系统能对机房场地的动力环境实现集中监测。

6、典型列表

嘉兴文化艺术中心模块化数据中心

澳门某模块化数据中心

北京建行模块化数据中心

姑苏政务云模块化数据中心

晋城二区纽9层模块化数据中心

蔚县西古堡模块化数据中心

中海数据天津数据中心模块化数据中心

盐城体育馆模块化数据中心

南京机场边检站模块化数据中心

中铁某站模块化数据中心

克莱门特中国模块化数据中心

山西辛安泉供水公司模块化数据中心

九古环科模块化数据中心

……
