超详细的机房监控方案!数据中心必学

发布时间:2022-05-19
返回列表

机房监控系统是主要是针对机房所有的设备及环境进行集中监控和管理而研制的,主要是对机房内的动力、环境、安防、重要设备进行全面的集中监控和统一管理。

主要监控的智能设备或子系统包括:智能配电柜监测、普通电表监测、配电开关监测、UPS监测、蓄电池监测、精密空调监测、普通空调监测、漏水监测、新风机监测、温湿度监测、消防监测、门禁监测、红外监测、视频监测、服务器监测、网络监测等。

报警方式为浏览器报警、声光报警、电话报警、短信报警、语音报警、手机APP报警、微信小程序、动环屏。实现24h×365d的集中监控和统一管理,切实做到机房“无人值守,少人值守”。

超详细的机房监控方案!数据中心必学


解决方案亮点

  • 支持产品定制化:PEMS机房动力环境监控系统为本公司自主研发的产品,可结合用户现场实际物理环境,定制用户所需的系统界面。

超详细的机房监控方案!数据中心必学

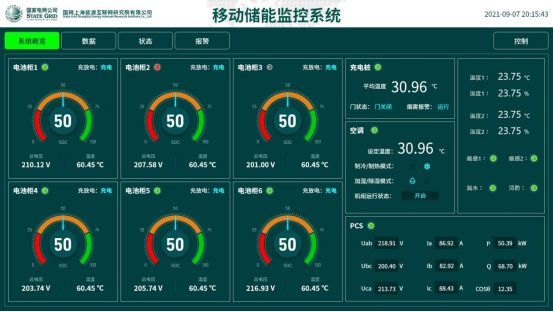

某国网储能车监控系统

  • 丰富的报警管理功能:系统具有丰富的报警管理功能,可通过报警过滤、报警升级、报警阈值筛选等功能有效的过滤掉无效报警,提高报警的准确性。通过报警管理功能可将报警信息精准的推送给管理员,保证每位人员接收到的都是有效的,避免因过多无关报警导致运维人员对报警信息失去敏感性。

  • 完善的存储机制:系统支持多种数据存储机制,如固定间隔、时间点、整点、波动幅度等存储方式,可自定义每个参数的存储方式;支持多种数据校验方式,设定了校验的参数,不符合校验的数据不存入数据库。保证数据库储存的数据均是有效值,减少冗余数据。

  • 强大的接入协议:PEMS机房动力环境监控系统兼容目前市面主流的设备监控接入,可确保项目在实施阶段安装调试更简单快速。系统支持上千种接入协议:200+种UPS协议、100+种型号空调协议、100+种型号油机协议、400+种型号配电协议。

  • 预留第三方接口:系统具备良好的开放性,对第三方系统可通过系统接口的方式进行对接,支持包括SNMP、Socket、WebSocket等系统集成接口。系统集成:视频系统、门禁系统、防盗入侵系统、消防系统;北向接口:ModBus、ModBus-TCP、SNMP、TCP/IP、中国电信集团制定的C接口规范、基站设备与监控中心对接的协议B接口、电力104规约等;可接入:公安短信平台、银行短信平台、烽火集中报警系统、南方电网综合自动化管理系统、国家电网调度中心系统等。

超详细的机房监控方案!数据中心必学


机房监控构成原理

1.动力设备监控

动力系统监控包括机房的全部电源设备,如高压配电、低压配电、柴油发电机组、配电柜、UPS、直流电源系统、蓄电池等。

2.空调设备监控

(1)机房专用精密空调为智能设备,只要具备智能接口,就可以全面监控空调的运行参数。根据精密空调供应商提供的通讯协议和远程监控板,实时监测精密空调的回风温度、回风湿度、冷冻水进出温度、流量、冷却水进出温度及冷冻机、冷冻水泵、冷却水泵工作电流等参数;监测工作状态包括压缩机状态、风机状态、加热器状态、抽湿器状态(水冷式空调还可监测到冷却水塔的补水池液面状态、冷却水塔风扇状态、冷却水阀门状态等)等各种工作状态;显示和记录各种参数变化曲线,并对各种报警状态进行实时的记录和报警处理。控制空调的启停、调节温度和湿度。可通过系统直接设定空调机的各种参数。

(2)普通空调:通过改装空调电路,或者利用空调红外控制器,对其市电状态、风机状态、压缩机状态以及报警信息处理,根据温度变化控制空调启停。

3.温湿度监控

通过采集温湿度传感器所监测的温度和湿度数据,机房监控系统以直观的画面实时记录和显示机房各区域的温湿度数据及变化曲线,以及越界报警信息处理。

4.图像视频监控

图像监控系统采用视频组态的概念,将各通道的图像以控件组态的方式随意插入某个界面,对于大型的监控系统而言,以电子地图的方式来集中管理各个场地的数据和图像的界面,十分方便。由于将机房监控系统和闭路监控合二为一,因而可以随意实现动力环境与图像的联动控制,一旦有异常事件发生,机房监控系统自动弹出现场图像画面,即时录像并作报警提示和处理。

5.漏水监测系统

机房漏水检测是对机房空调或者窗户等处可能漏水的地方进行监测,它通过采集测漏主机的报警信号监测任何漏水探头上的漏水情况,一旦发生报警,立即机房切断上水支管和上水总管的上水电磁阀,彻底封闭水路,断绝继续泄水发生,并可以定位检测具体的漏水系统,同时将报警信息通过短信平台发送到相关管理人员,且在现场有声光报警产生。

6.智能门禁管理

由门禁控制器、门禁卡、读卡器、电控锁、网络扩展器、门禁管理软件、管理计算机等构成,机房监控系统实现了对机房的出入控制、进出信息登录、保安防盗、报警,同时提供了多种形式的联网功能。

7.消防系统监控

通过采集消防控制器或烟感探测器、温感探测器的报警信号实时监测火灾状态,当有火警发生,以直观的画面显示报警信息并作报警通知,采取控制措施如开门开通风设备,启停其他相关设备。

8.网络设备监控

通过网络与路由器、服务器、小型机等建立通讯联系,直接从这些网络设备中获取各种信息,通讯过程采用国际上通用的简单网络管理协议,无需在网络设备上添加任何应用程序,即可监控机房内服务器、路由器、工作站及其他网络设备的工作状态;记录网络设备的启停时间、网络流量- 时间曲线;统计通讯繁忙程度、通讯可靠性;对于服务器非法关机、通讯拥塞或通讯瘫痪等严重事件立即给出报警信息,并弹出该网络设备的相应画面和处理建议,保障网络系统的网络系统的安全可靠性。

超详细的机房监控方案!数据中心必学


和嘉科技机房监控系统为机房的管理与维护提供专业解决方案,目前已服务于数千家政府、企业、金融、医疗等行业用户。用较低的成本,对机房UPS,配电柜、温湿度、空调、漏水、消防、门禁、视频等实现统一监控管理、实现声光报警、短信报警、电话报警等功能。操作简单,功能实用,价格低廉
