分散区域动环监控低成本详细解决方案

1、概述

针对很多需要做动环监控系统的用户，常常会遇到项目中涉及的动环监控系统除了需要监控机房本身，还需要同时监测如屏蔽室、竖井、泵房等区域的温湿度、烟感、门禁、视频等信号，这些区域具有布置分散、监控点位不多的特点，如果每个区域都配置嵌入式监控主机，无疑会增加项目的整体投资成本，那么今天我们就针对这种分散区域动环监控，介绍一种稳定可靠的低成本接入方案。

2、系统架构

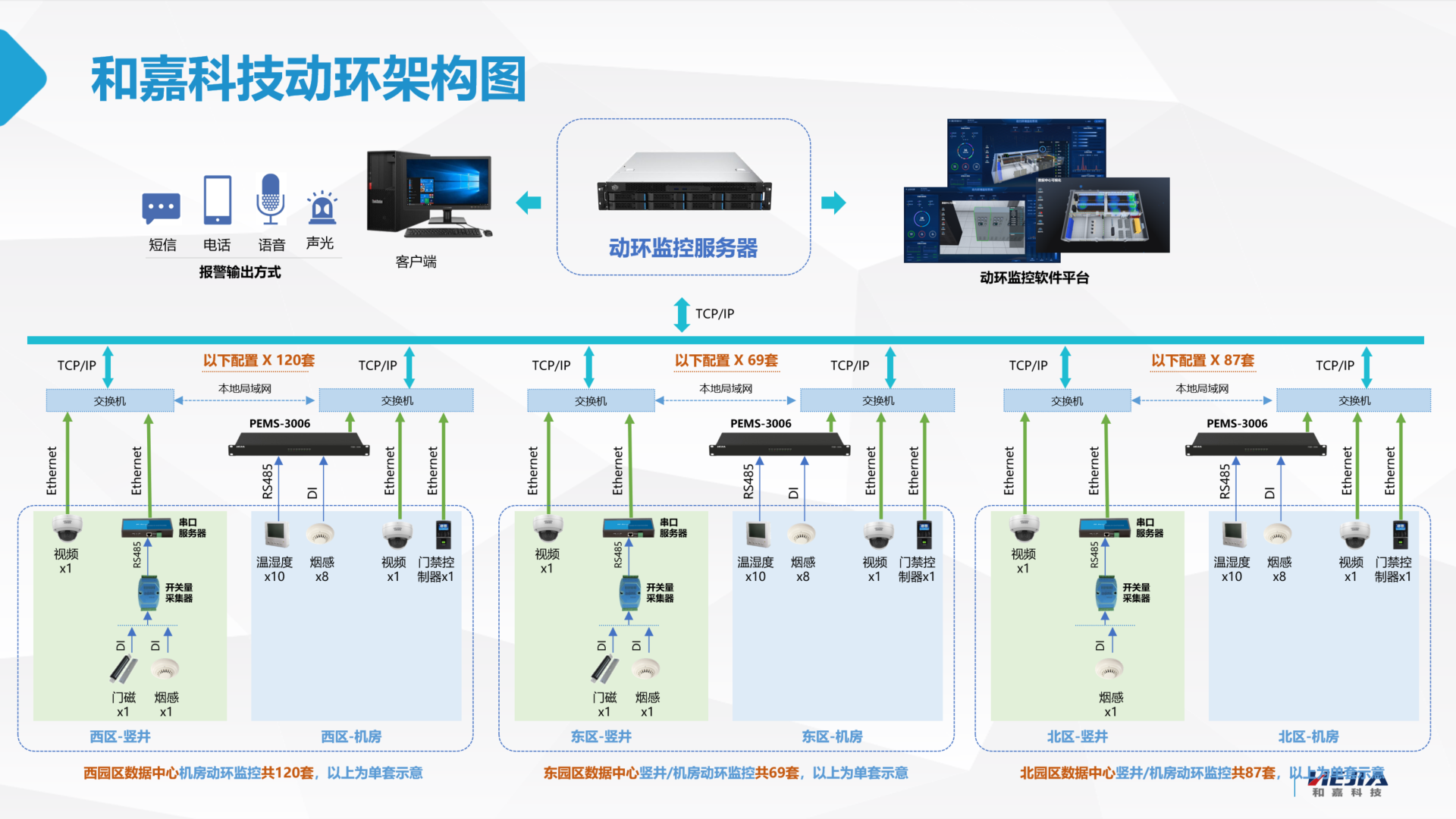

下面以某园区二百多个分散点动环监控集中采集项目为例，该项目数据中心分为西园区、东园区和北园区三个大的区域，每个园区中分散有几十到上百个数量的竖井和机房，针对这个项目，我们的系统架构图设计如下：

3、方案说明

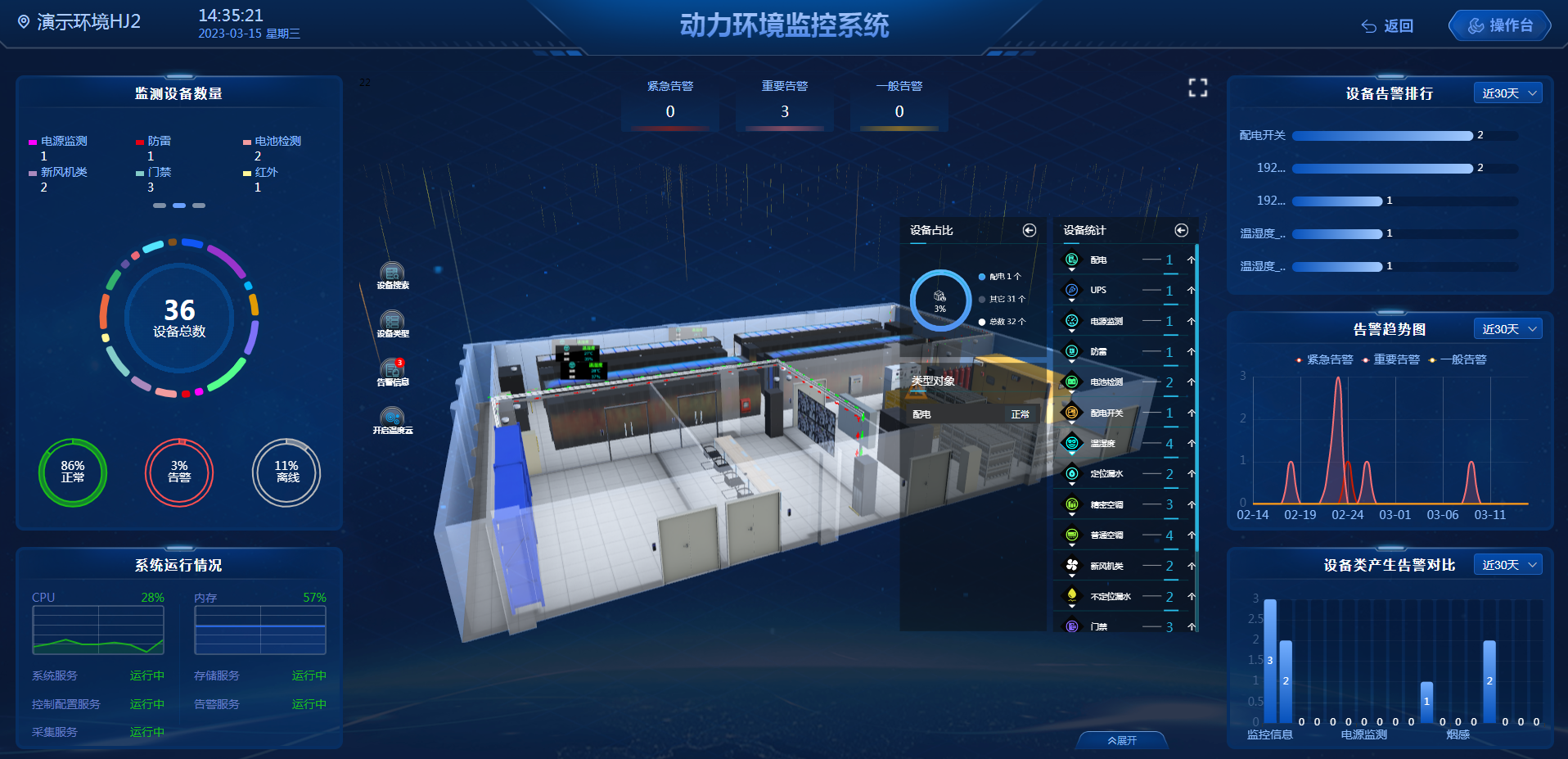

（1）机房：在机房中配置一台嵌入式监控主机，实现对动环温湿度、烟感等传感器的实时监测

（2）竖井：在邻近区域的竖井，通过开关量采集器（型号MD82）将门磁、烟感等最多8路的开关量输入信号转换为1路RS485信号，该RS485信号接入串口服务器（型号SS60-2），将RS485转换为以太网接入本地局域网

（3）集中监控：通过嵌入式监控主机的软件配置，实现竖井中的采集信号接入布置在机房中的嵌入式监控主机实现数据的实时采集与处理，统一上传动环监控平台

4、配置详解

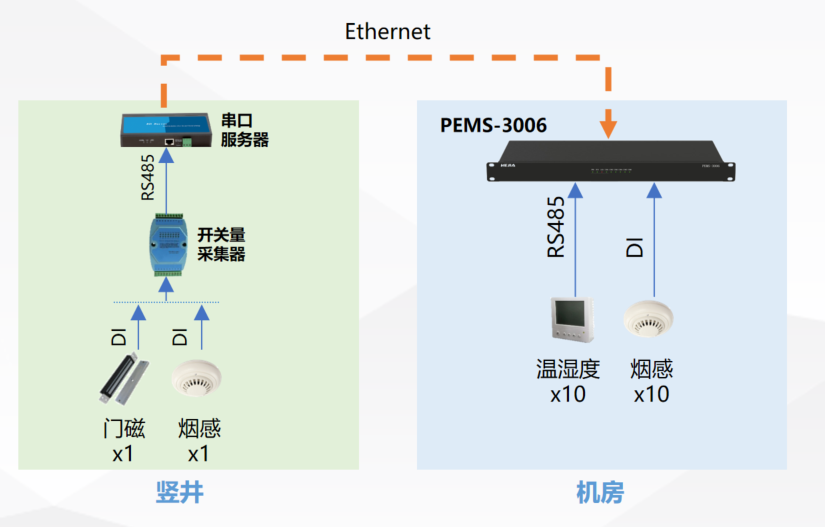

（1）竖井内门磁、烟感等开关量输入信号转为以太网接入网络的方式如图所示：

（2）在机房内布置的嵌入式监控主机的软件中虚拟出一个串口，对应串口服务器的IP地址

（3）在嵌入式主机软件中虚拟的串口，添加对应的烟感、漏水、门磁等传感器信号，完成对邻近分散区域内动环信号的集中采集

5、总结

以上针对分散区域动环监控集中监控的方案具有成本低、调试方便、配置灵活的特点，综合考虑用户投资成本、项目执行成本以及项目的长期稳定运行，是对分散区域动环监控较佳的配置方案，如有不明之处，欢迎详细咨询及探讨。
