变电站动环监控系统的配置清单，收藏

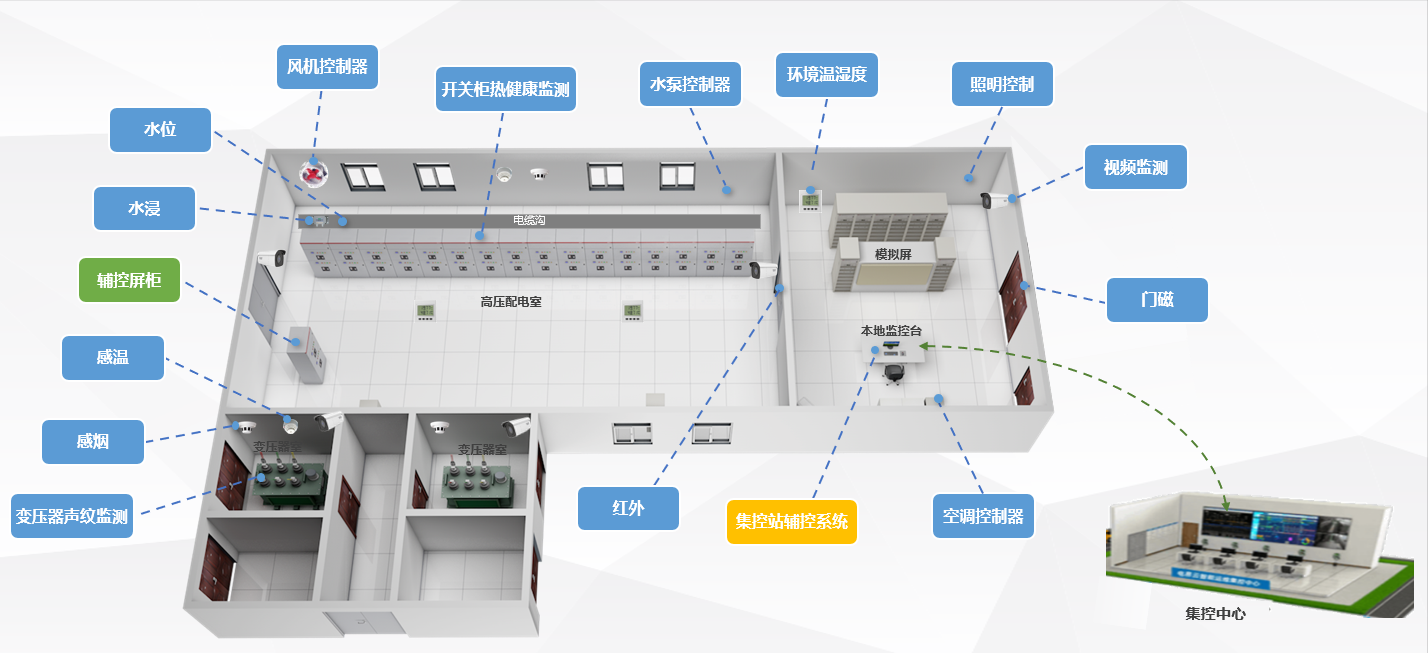

变电站动环监控系统通常会涵盖以下设备及其监测配置清单:

1、动力系统监控设备：

电量监测：包括高压进线柜、变压器、低压出线柜的电压、电流、频率、功率因数、有功功率、无功功率等电气参数的在线监测

开关柜状态监控：监测断路器状态，负荷开关状态、熔丝状态、接地刀闸状态等。

UPS及蓄电池监控：监控UPS的输入/输出电压、电流、频率、电池电压、充放电状态、电池内阻等

发电机组监控：包括注压、油温、水温、转速运行状态、发电量等参数

2、环境监测设备：

温湿度传感器：分布在变电站不同区域，实时监测室内温湿度。

水浸传感器：部署在可能发生漏水的位置，如电缆沟、地面下方等。。

空调监控：监控空调的运行状态、出风口温度、回风口温度、过滤网状态等。

烟雾探测器:安装于机房和设备密集区，及时发现火灾隐患。

SF6气体泄漏报警器：SF6气体浓度监测。

3、安防监控设备:

门禁系统:包括刷卡门禁、指纹门禁或人脸识别门禁，记录并控制人员进出变电站的时间和权限。

视频监控系统:设置多角度摄像头，实现24小时全天候监控和录像回放。

周界报警系统:如有红外对射、振动电缆等设备，用于防止非法侵入。

4、辅助设施监控：

消防系统：通过接入消防主机，实现火灾自动报警及消防功能，发生火灾时，联动报警设备所在区域的摄像机跟踪拍摄火灾情况、自动解锁房间门禁，自动切断风机、电暖气、空调及除湿机电源

照明控制系统:根据自然光照度和人员活动规律自动调节照明。

5、通信传输及后台系统:

数据采集单元：负责前端设备数据的采集和初步处理。

通信模块：通过光纤、以太网、4G/5G等通信方式将数据上传至后台监控中

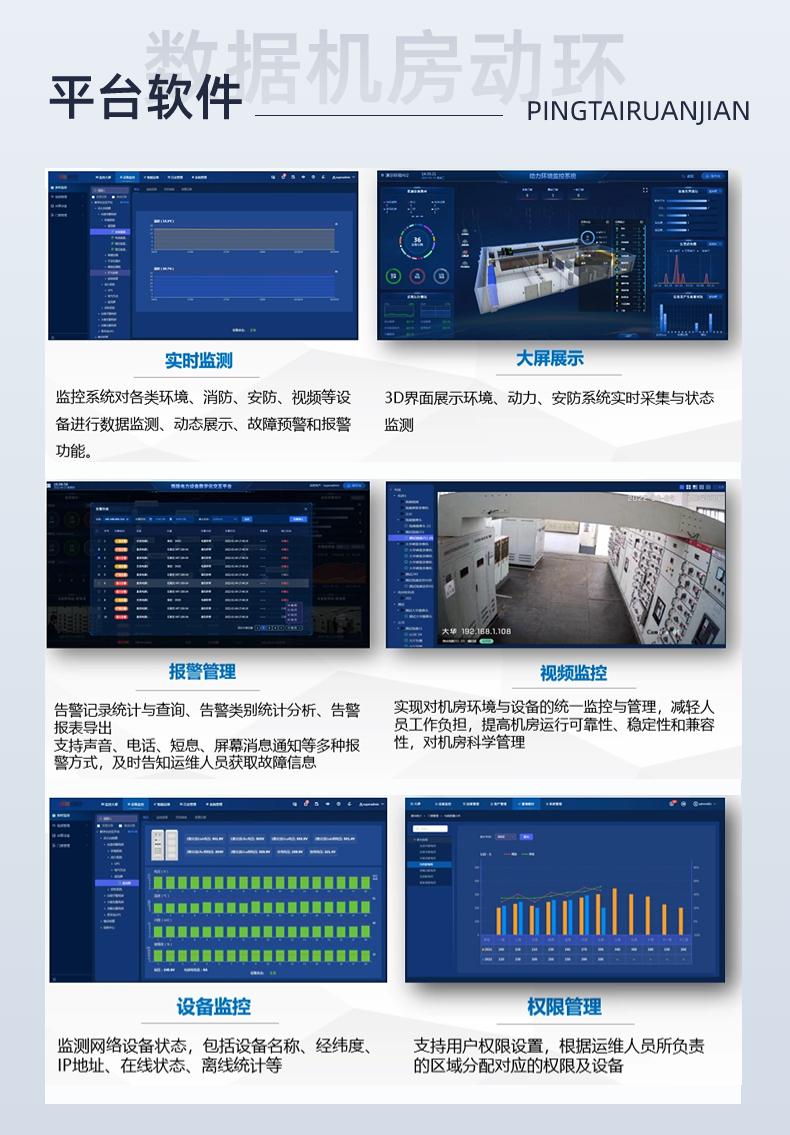

监控平台软件：显示并记带录各项数据，提供告警、历史查询、报表生成、远程控制等功能。

6、配套设施监控：

防雷接地系统：监测接地电阻、浪涌保护器状态等

智能照明、通风换气系统：根据坏境条件自动控制灯光和通风设备。

每个实际项目可能会根据变电站的具体规模、等级和技术要求，选择不同的监控配置方案
