铁塔基站智能运维终端

  • 铁塔基站智能运维终端
  • 铁塔基站智能运维终端
  • 铁塔基站智能运维终端

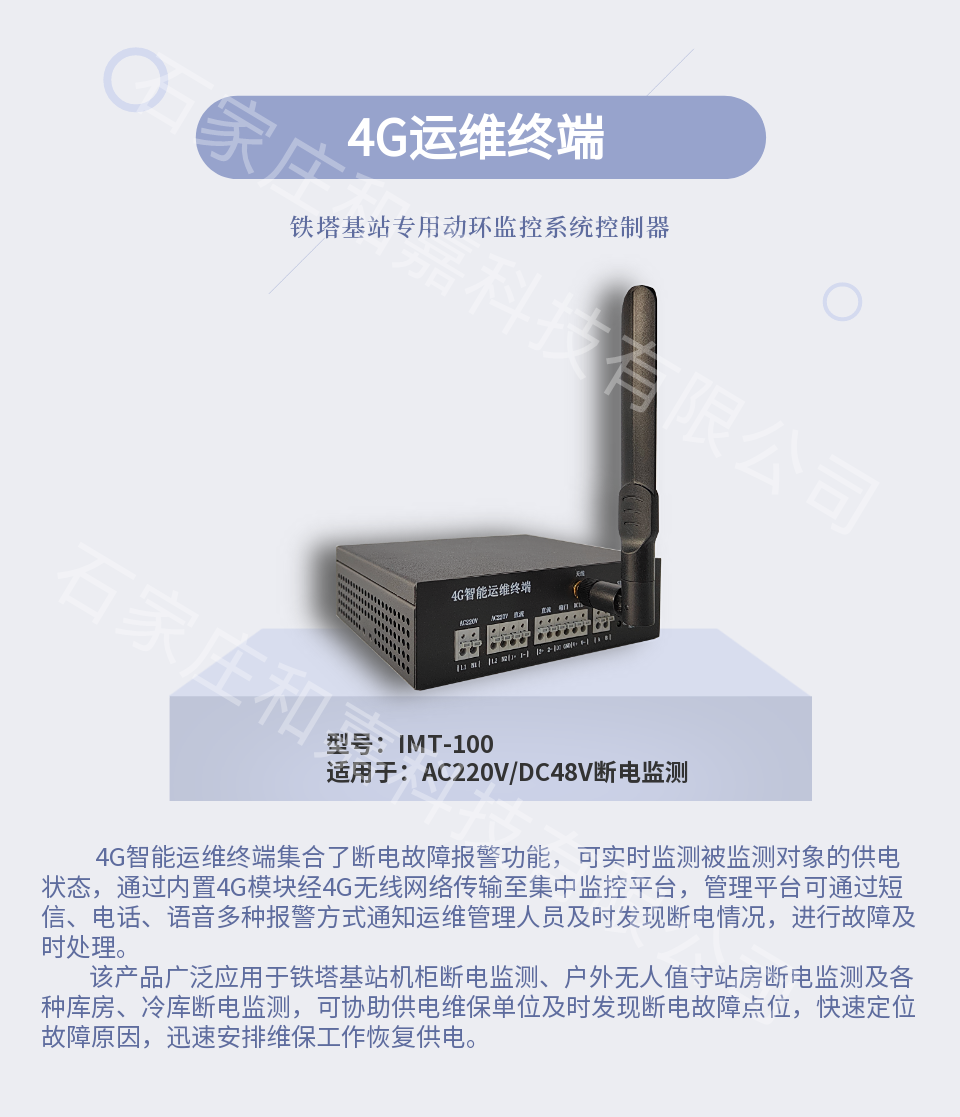

  • 4G智能运维终端  铁塔基站专用动环监控系统控制器

    一、需求背景

    移动、联通、电信三大运营商发现某个铁塔的通信信号丢失后,无法判断是否因供电原因造成,供电维保单位需要1-2小时到达现场判断,导致信号断网恢复不及时。

    二、产品描述

    和嘉科技自主研发的4G运维终端,通过4G无线模块实现远程实时监测铁塔基站高开电源AC220V交流输入电源状态及DC48V输出状态,协助电力维保单位远程实时查看铁塔基站供电状态,并在出现电力故障时及时告警通知相关人员处理。

    三、产品解决方案

    铁塔基站断电断网监测解决方案

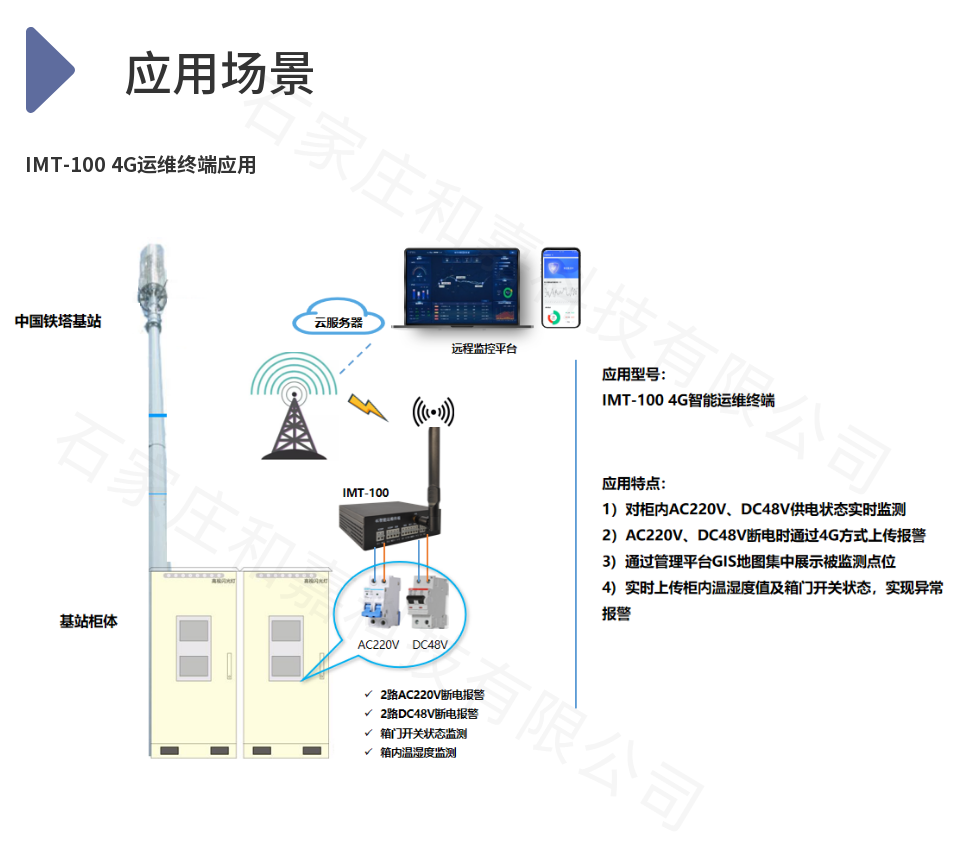

    四、拓扑图

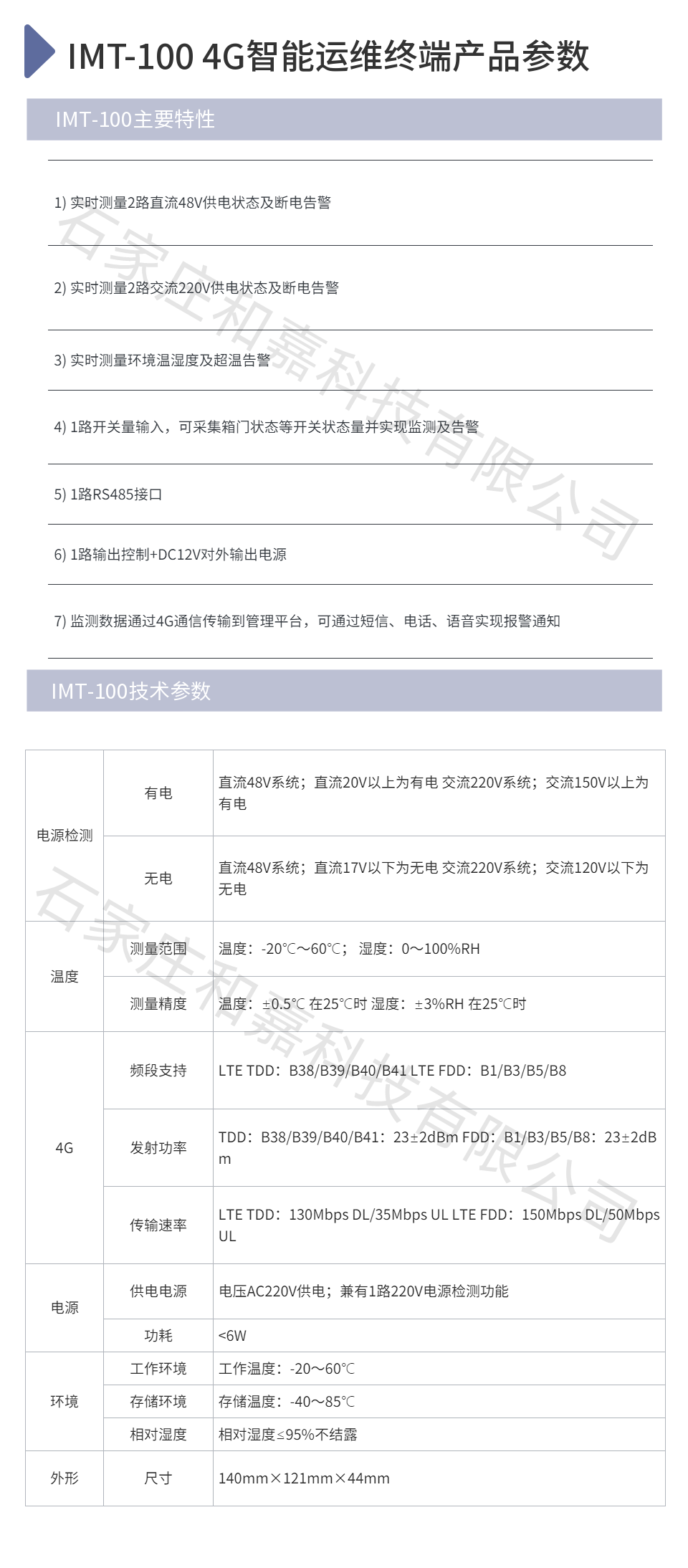

    五、技术参数


    性能

    参数

    电源

    检测

    有电

    直流48V系统;直流20V以上为有电

    交流220V系统;交流150V以上为有电

    无电

    直流48V系统;直流17V以下为无电

    交流220V系统;交流120V以下为无电

    温度

    测量范围

    温度:-20℃~60℃;

    湿度:0~100%RH

    测量精度

    温度:±0.5℃ 在25℃时

    湿度:±3%RH 在25℃时

    4G

    频段支持

    LTE TDD:B38/B39/B40/B41

    LTE FDD:B1/B3/B5/B8

    发射功率

    TDD:B38/B39/B40/B41:23±2dBm

    FDD:B1/B3/B5/B8:23±2dBm

    传输速率

    LTE TDD:130Mbps DL/35Mbps UL

    LTE FDD:150Mbps DL/50Mbps UL

    电源

    供电电源

    电压AC220V供电;兼有1路220V电源检测功能

    功耗

    <6W

    环境

    工作环境

    工作温度:-20~60℃

    存储环境

    存储温度:-40~85℃

    相对湿度

    相对湿度≤95%不结露

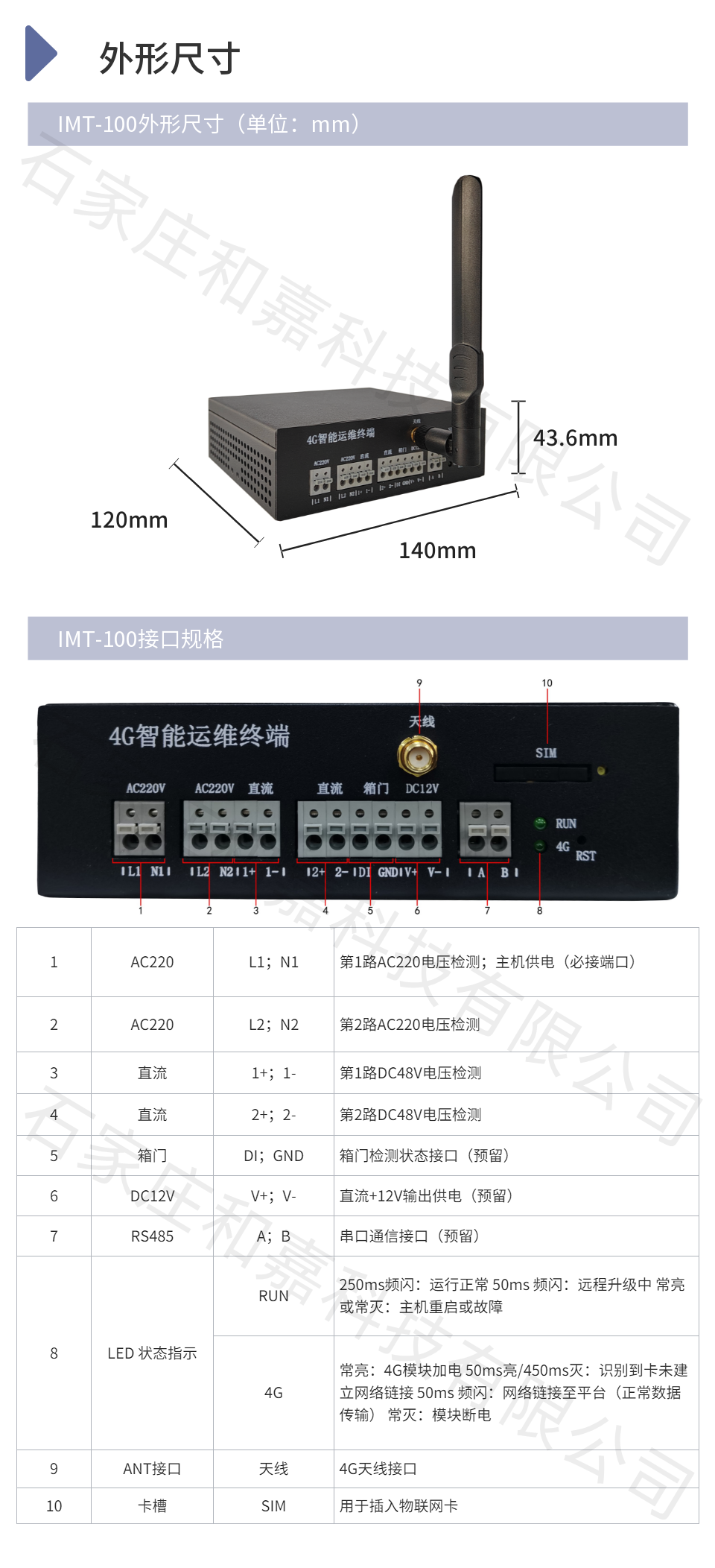

    外形

    尺寸

    140mm×121mm×44mm
