ICC-5000-“智能电控柜”动传保障系统

  • ICC-5000-“智能电控柜”动传保障系统

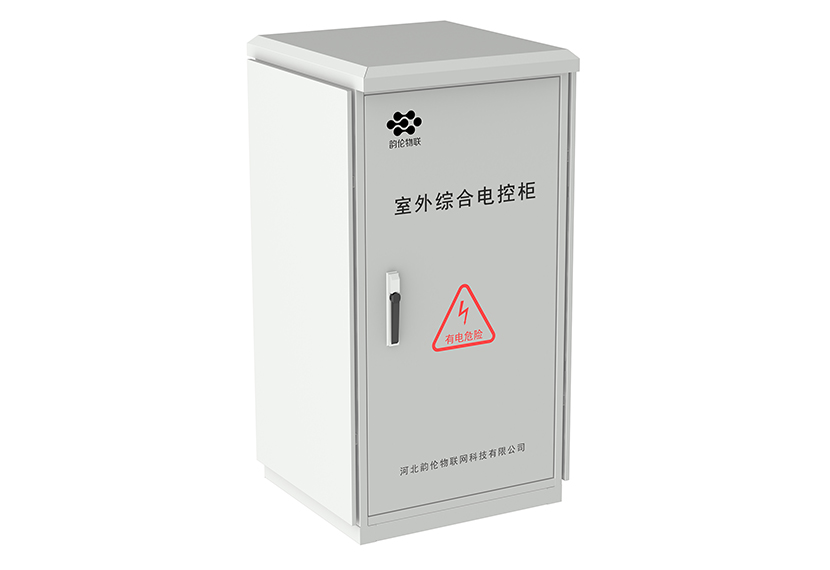

  • 1、产品概述

    ICC系列室外综合电控柜专为智能交通、平安城市、高速公路全程监控等开发,集远程监控、智能集中供电、防雷、动环监控、远程控制、报警处理等功能为一体。控制核心设备采用我公司自主研发PEMS系列嵌入式监控主机,可实现对摄像机、传输链路、防雷器等外场设备以及柜内的集中供电、柜内温湿度、柜门开关状态进行监测,当监测到摄像机等设备宕机时可通过RS485控制器进对设备行远程复位,同时为外场监控系统所配置的工业以太网交换机、IP网络广播功放、电源防雷器、信号防雷器、光缆终端盒等设施提供安装空间和必要的防护。

    室外综合电控柜中安装的PEMS系列嵌入式监控主机通过以太网等方式将采集的设备运行信息和报警信息上传到监控中心或分中心软件平台,实现集中监控。

    2、产品功能

    室外综合电控柜实现对外场设备供配电管理、防雷与接地、报警处理等功能,功能如下:

    供配电部分:

      集中供电:给外场机电设备提供电源,集成电力监测软件监测供配电状况。

      远程控制:通过RS485控制器进行控制,可实现对设备(摄像机等)的下电、上电操作,具备过流保护功能。

       监控单元部分:

      开关量监测:监测供电状态、防雷器状态、柜门开关状态。

      温湿度监测:监测室外综合电控柜内温湿度。

      门禁监测:实现室外综合电控柜开关门状态监测。

      继电器控制:对远程断路器、散热风扇、照明灯、声光报警器等进行状态控制。

    防雷单元部分:

      提供电源防雷器安装位置:保障外场供电安全。

      提供信号防雷器安装位置:保障外场信号安全。

      提供音频防雷器安装位置:保障音响系统安全。

    箱体部分:

     工业级箱体设计,防护等级可达到IP65,适应恶劣外场环境需求。

      具有标准19英寸机架式安装条件。

      具有门限位:防止箱门意外关闭,保障施工安全。

      具有防晒板:箱体两侧具有防晒板,防止箱内温度过高。

      100mm高安装底座,内部安装螺栓,防盗防撬,防水。

      前后内嵌门设计,配有密封发泡胶,防盗防水。

      保温层、加热器:高寒地区可以选配保温层、加热器。

      声光报警器:实现开门声光报警。

      照明灯:与门状态联动,实现开门打开照明灯。

      散热风扇:温度过高时系统自动打开散热风扇,实现排风散热功能。

      接地汇流排:提供10孔接地排,实现接地保护功能。

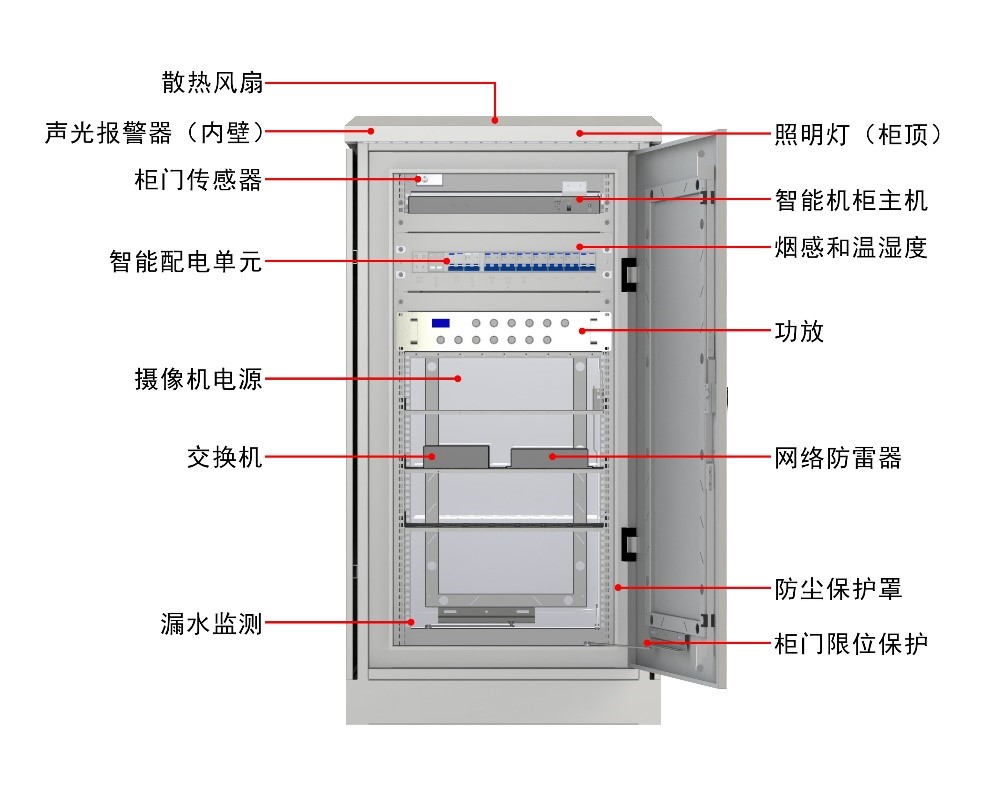

    3、结构示例(参考图)

    室外综合电控柜运维管理平台系统

    随着智慧城市、智慧高速建设的快速推进, 在城市里、高速沿线安装的监控摄像机的数量也迅速增多,维护工作量也随之增加,通过人工的维护效率也越来越低,为了加强这些设备的运维管理工作,减少维护人员的工作量,提高这些设备的在线率和完好率,需要对这些设备的运行情况、供电情况、网络传输、防雷保障等几个方面进行精准、全面地实时监控,当设备出现报警时能及时、准确定位故障,实现对设备的精细化运维保障。

    室外综合电控柜运维管理平台系统是专为智慧城市、智慧高速的外场设备运维管理设计开发,系统采用B/S架构,分布式设计,支持手机App,支持通过以太网、2G/3G/4G等多种网络连接前端室外综合电控柜,室外综合电控柜运维管理平台系统由监控中心平台软件、传输网络、前端室外综合电控柜三部分组成,是一个集采集、诊断、定位、控制、管理、分析、报警等功能于一体的智能设备运维管理系统。

    系统架构图




    室外综合电控柜运维管理平台系统主要功能

      数据采集:

    采集综合电控柜自身及前端设备的运行状态、供电状态,同时可采集综合电控柜内温湿度、防雷器、柜门的开关状态,可通过以太网、2G/3G/4G等多种网络传回监控中心

      工况诊断:

    支持对综合电控柜自身及前端设备进行故障诊断,快速定位故障原因,采取针对性措施,减少维护人员的工作量,提高运维效率,降低运维成本

      故障定位:

    主动上报综合电控柜GPS位置信息,在运维平台GIS地图上正确显示综合电控柜安装位置,并用不同颜色显示当前综合电控柜及前端设备的工作状态、故障类型,同时支持运维平台查询综合电控柜位置信息

      远程控制:

    运维平台监测到外场摄像机等设备宕机时可通过RS485控制器对设备进行远程复位;运维平台可根据采集到的综合电控柜内温度开启(或关闭)鼓风机或加热器

      智慧报警:

    外场摄像机等设备出现故障时可及时将告警信息发送给维护人员及时处理;因断电、光缆故障导致与监控中心的网络连接断开,现场综合电控柜内的采集单元可自动切换成无线方式上传

      可视化管理:

    运维平台支持对外场室外综合电控柜的集中管理;支持接收外场室外综合电控柜上传的报警信息,在运维平台GIS地图上实时标注报设备并根据既定规则触发工单,派单给准确责任人,故障排除后,系统自动关闭工单;结合数据统计分析,生成数据图表

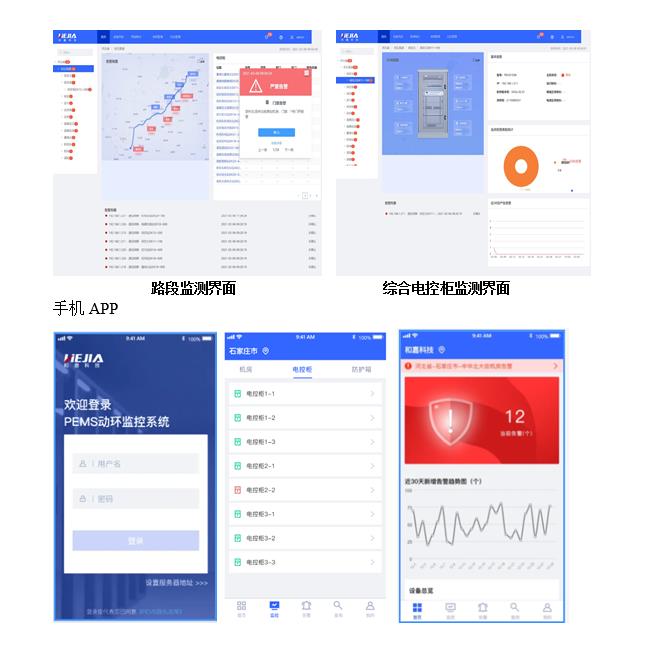

      手机App

    运维平台支持通过手机实现对外场室外综合电控柜的自身及前端设备运行情况的实时监测,同时可通过RS485控制器对前端故障设备进行远程复位和开启(或关闭)电控柜内的鼓风机或加热器



    其他型号:

    嵌入式监控主机PEMS-3006PEMS-4012PEMS-4010PEMS-6806AD/T

    石家庄和嘉科技主营动力环境监控系统传感器智能监控箱变电站智能辅控屏柜智能电控柜ETC门架智能控制柜等产品

    联系电话:18533160958 / 0311-85067877


    声明:本网站发布的所有内容,包括图片、文字、视频等,对未经许可擅自使用者,本公司保留追究其法律责任的权利。



  • 产品型号

    ICC5000

    标配

    箱体

    尺寸(宽**高)

    700mm*600mm*1600mm

    材料

    采用优质冷轧板喷塑,厚度1.5mm

    防水

    柜体采用独立雨帽 ,进风口设计在柜体底部,底部有安装固定座,实现全方位防水。

    防晒

    电控柜两侧具有防晒板,有效降低柜内温度

    接地

    智能电控柜上盖、柜体、柜门、防水帽所有设备都实现连接导通,形成完整的电磁屏蔽外壳。

    柜锁

    柜锁采用天地连杆锁,防水防撬防盗

    散热风扇

    顶部安装4个散热风扇,降低箱体温度

    照明

    前后门各有LED照明灯

    报警

    具有声光报警

    防护等级

    IP65

    安装方式

    落地安装

    电源

    电源功率

    AC220V6000W(最大)

    根据项目需求可调整

    总空开

    32A 2P   1

    5孔维护插座

    10A 2P   1

    智能电表

    32A 2P   1

    监控主机

    10A 2P   1

    摄像机

    10A 2P   2

    网络功放

    10A 2P   1

    情报板

    16A 2P   1

    备用

    10A 2P   1

    防雷单元

    监测防雷

    给防雷器提供安装空间,监测防雷器工作状态

    智能运维终端

    监测单元

    电源监测        RS485  1

    监测供电电流电压功率能耗

    防雷器状态检测开关量1路

    监测防雷器状态

    温湿检测        1路

    监测机柜内温湿度

    柜门状态  开关量  2路

    监测前后门状态

    主机电源状态检测  1路

    监测动环主机电源

    控制单元

    风扇控制        1路

    根据温度高低开关风扇

    照明灯控制      1路

    开门打开照明灯关门关闭

    主机电源状态指示灯 1路

    显示动环主机状态

    声光报警器      1路

    开门打开声光报警

    摄像机控制      2路

    可远程对摄像机进行断电重启

    透传单元

    接地电阻监测仪    RS485 1路

    提供接线电阻透传功能

    工作环境

    工作温度

    -2550

    储存温度

    -4070

    工作湿度

    15%95%(无凝露)

    选配

    /W

    无线单元

    GPRS/4G无线、备用电源

    /L

    漏水

    漏水检测器

    /H

    加热棒

    箱内温度在-20℃以下时,通过加热使箱内工作温度正常

    /C

    摄像机

    开门抓怕

    /D

    自动重合闸

    过载及短路保护远程的供电恢复

    /E

    网络防雷
